製品紹介（販売終了品）
下記製品は、販売を終了した製品です。リンク先の内容等は、発売当時の情報であり、現在の情報とは異なる場合がありますのでご注意ください。
太陽光発電システム
太陽光発電システム
太陽電池モジュール
Sシリーズ

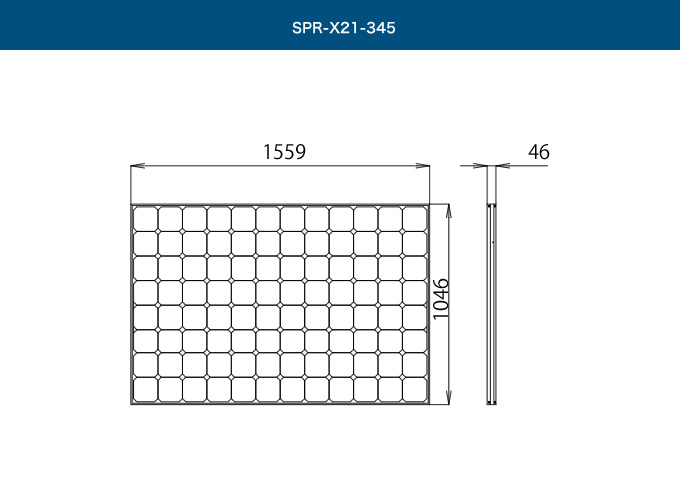

SPR-X21-345
希望小売価格
284,680円（税込）
| 型式 | SPR-X21-345 |
|---|---|
| セル種類 | シリコン単結晶系 |
| セル実効変換効率※1 | 23.4% |
| 最大モジュール変換効率 | 21.2% |
| 公称最大出力 | 345W |
| 公称最大出力動作電圧 | 57.3V |
| 公称最大出力動作電流 | 6.02A |
| 公称開放電圧 | 68.2V |
| 公称短絡電流 | 6.39A |
| 最大システム電圧 | 1000V |
| 外形寸法（W×H×D） | 1,559×1,046×46mm |
| CADデータ |
|
| 質量 | 18.6kg |
| 外形寸法図 |
|
Sシリーズ
SPR-253NX-WHT-J
希望小売価格
203,280円（税込）
| 型式 | SPR-253NX-WHT-J |
|---|---|
| セル種類 | シリコン単結晶系 |
| セル実効変換効率※1 | 22.9% |
| 最大モジュール変換効率 | 20.3% |
| 公称最大出力 | 253W |
| 公称最大出力動作電圧 | 42.8V |
| 公称最大出力動作電流 | 5.91A |
| 公称開放電圧 | 51.0V |
| 公称短絡電流 | 6.28A |
| 最大システム電圧 | 600V |
| 外形寸法（W×H×D） | 1,559×798×46mm |
| CADデータ |
|
| 質量 | 15.0kg |
| 外形寸法図 |
|
Sシリーズ

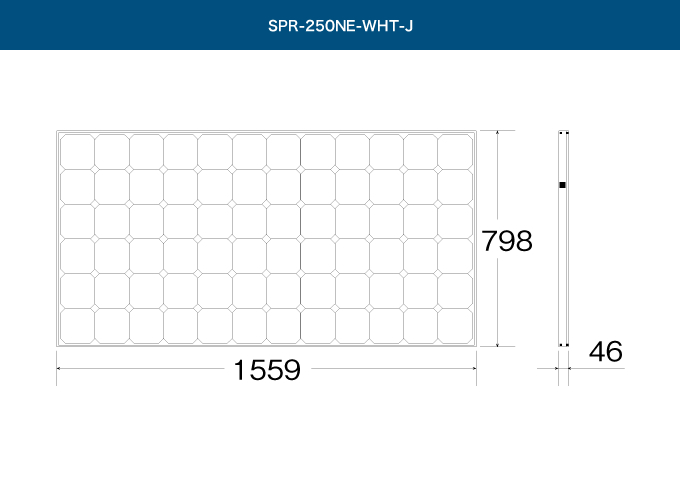

SPR-250NE-WHT-J
希望小売価格
200,750円（税込）
| 型式 | SPR-250NE-WHT-J |
|---|---|
| セル種類 | シリコン単結晶系 |
| 最大モジュール変換効率 | 20.1% |
| 公称最大出力 | 250W |
| 公称最大出力動作電圧 | 40.5V |
| 公称最大出力動作電流 | 6.17A |
| 公称開放電圧 | 48.8V |
| 公称短絡電流 | 6.56A |
| 最大システム電圧 | 600V |
| 外形寸法（W×H×D） | 1,559×798×46mm |
| CADデータ |
|
| 質量 | 15.0kg |
| 外形寸法図 |
|
Jシリーズ
TJM-240PP-WHT-J
希望小売価格
158,180円（税込）
| 型式 | TJM-240PP-WHT-J |
|---|---|
| セル種類 | シリコン単結晶系 |
| 最大モジュール変換効率 | 18.5% |
| 公称最大出力 | 240W |
| 公称最大出力動作電圧 | 27.1V |
| 公称最大出力動作電流 | 8.86A |
| 公称開放電圧 | 32.3V |
| 公称短絡電流 | 9.3A |
| 最大システム電圧 | 1000V |
| 外形寸法（W×H×D） | 1,318×983×46mm |
| CADデータ |
|
| 質量 | 14.8kg |
| 外形寸法図 |
|
Lシリーズ
TML-270N-WHT-J
希望小売価格
196,020円（税込）
| 型式 | TML-270N-WHT-J |
|---|---|
| セル種類 | シリコン単結晶系 |
| 最大モジュール変換効率 | 18.2% |
| 公称最大出力 | 270W |
| 公称最大出力動作電圧 | 29.2V |
| 公称最大出力動作電流 | 9.25A |
| 公称開放電圧 | 36.0V |
| 公称短絡電流 | 10.02A |
| 最大システム電圧 | 1000V |
| 外形寸法（W×H×D） | 1,480×1,000×40mm |
| 質量 | 15.2kg |
GXシリーズ
TGX-280PM-WHT-J
希望小売価格
139,480円（税込）
| 型式 | TGX-280PM-WHT-J |
|---|---|
| セル種類 | シリコン単結晶系 |
| セル実効変換効率※1 | 19.1% |
| 最大モジュール変換効率 | 17.1% |
| 公称最大出力 | 280W |
| 公称最大出力動作電圧 | 31.0V |
| 公称最大出力動作電流 | 9.02A |
| 公称開放電圧 | 38.9V |
| 公称短絡電流 | 9.55A |
| 最大システム電圧 | 1000V |
| 外形寸法（W×H×D） | 1,650×990×40mm |
| CADデータ |
|
| 質量 | 19.0kg |
| 外形寸法図 |
|
GXシリーズ
TGX-255PM-WHT-J
希望小売価格
120,780円（税込）
| 型式 | TGX-255PM-WHT-J |
|---|---|
| セル種類 | シリコン多結晶系 |
| 最大モジュール変換効率 | 15.6% |
| 公称最大出力 | 255W |
| 公称最大出力動作電圧 | 30.1V |
| 公称最大出力動作電流 | 8.46A |
| 公称開放電圧 | 37.2V |
| 公称短絡電流 | 9.0A |
| 最大システム電圧 | 1000V |
| 外形寸法（W×H×D） | 1,650×992×40mm |
| CADデータ |
|
| 質量 | 18.5kg |
| 外形寸法図 |
|
Sシリーズ
SPR-125NE-WHT-J
希望小売価格
117,150円（税込）
| 型式 | SPR-125NE-WHT-J |
|---|---|
| セル種類 | シリコン単結晶系 |
| 最大モジュール変換効率 | 19.6% |
| 公称最大出力 | 125W |
| 公称最大出力動作電圧 | 20.3V |
| 公称最大出力動作電流 | 6.17A |
| 公称開放電圧 | 24.4V |
| 公称短絡電流 | 6.56A |
| 最大システム電圧 | 600V |
| 外形寸法（W×H×D） | 799×798×46mm |
| 質量 | 7.7kg |
| 外形寸法図 |
|
Vシリーズ
LPV-200E-BLK-J
希望小売価格
138,600円（税込）
LPV-200V-BLK-J
希望小売価格
138,600円（税込）
| 型式 | LPV-200E- BLK-J |
|---|---|
| セル種類 | シリコン単結晶系 |
| 最大モジュール変換効率 | 15.4% |
| 公称最大出力 | 200W |
| 公称最大出力動作電圧 | 24.1V |
| 公称最大出力動作電流 | 8.29A |
| 公称開放電圧 | 29.5V |
| 公称短絡電流 | 8.80A |
| 最大システム電圧 | 600V |
| 外形寸法（W×H×D） | 1,318×983×46mm |
| 質量 | 15.7kg |
| 外形寸法図 |
|
Vシリーズ
LPV-175V-BLK-J
希望小売価格
121,330円（税込）
| 型式 | LPV-175V-BLK-J |
|---|---|
| セル種類 | シリコン単結晶系 |
| 最大モジュール変換効率 | 15.4% |
| 公称最大出力 | 175W |
| 公称最大出力動作電圧 | 21.2V |
| 公称最大出力動作電流 | 8.26A |
| 公称開放電圧 | 25.9V |
| 公称短絡電流 | 8.81A |
| 最大システム電圧 | 600V |
| 外形寸法（W×H×D） | 1,154×983×46mm |
| 質量 | 13.8kg |
| 外形寸法図 |
|
Vシリーズ
LPV-125E-BLK-J
希望小売価格
86,680円（税込）
LPV-125V-BLK-J
希望小売価格
86,680円（税込）
| 型式 | LPV-125E-BLK-J | LPV-125V-BLK-J |
|---|---|---|
| セル種類 | シリコン単結晶系 | |
| 最大モジュール変換効率 | 15.1% | |
| 公称最大出力 | 125W | |
| 公称最大出力動作電圧 | 15.1V | |
| 公称最大出力動作電流 | 8.27A | |
| 公称開放電圧 | 19.2V | |
| 公称短絡電流 | 8.82A | |
| 最大システム電圧 | 600V | |
| 外形寸法（W×H×D） | 838×983×46mm | |
| 質量 | 10.3kg | |
| 外形寸法図 |
|
|
Vシリーズ
LPV-83LE-BLK-J
希望小売価格
82,170円（税込）
LPV-83LV-BLK-J
希望小売価格
82,170円（税込）
| 型式 | LPV-83LE-BLK-J | LPV-83LV-BLK-J |
|---|---|---|
| セル種類 | シリコン単結晶系 | |
| 最大モジュール変換効率 | 12.9％ | |
| 公称最大出力 | 83W | |
| 公称最大出力動作電圧 | 9.99V | |
| 公称最大出力動作電流 | 8.32A | |
| 公称開放電圧 | 12.7V | |
| 公称短絡電流 | 8.85A | |
| 最大システム電圧 | 600V | |
| 外形寸法（W×H×D） | 838×983×46mm | |
| 質量 | 8.3kg | |
| 外形寸法図 |
|
|
Vシリーズ
LPV-83RE-BLK-J
希望小売価格
82,170円（税込）
LPV-83RV-BLK-J
希望小売価格
82,170円（税込）
| 型式 | LPV-83RE-BLK-J | LPV-83RV-BLK-J |
|---|---|---|
| セル種類 | シリコン単結晶系 | |
| 最大モジュール変換効率 | 12.9％ | |
| 公称最大出力 | 83W | |
| 公称最大出力動作電圧 | 9.99V | |
| 公称最大出力動作電流 | 8.32A | |
| 公称開放電圧 | 12.7V | |
| 公称短絡電流 | 8.85A | |
| 最大システム電圧 | 600V | |
| 外形寸法（W×H×D） | 838×983×46mm | |
| 質量 | 8.3kg | |
| 外形寸法図 |
|
|
LPM-200S-BLK-J
希望小売価格
138,600円（税込）
| 型式 | LPM-200S-BLK-J |
|---|---|
| セル種類 | 単結晶 |
| 最大モジュール変換効率 | 15.4% |
| 公称最大出力 | 200W |
| 公称最大出力動作電圧 | 25.5V |
| 公称最大出力動作電流 | 8.20A |
| 公称開放電圧 | 30.4V |
| 公称短絡電流 | 8.78A |
| 最大システム電圧 | 600V |
| 外形寸法（W×H×D） | 1318×983×46㎜ |
| 質量 | 15.7kg |
SPR-240NE-WHT-J
希望小売価格
184,800円（税込）
| 型式 | SPR-240NE-WHT-J |
|---|---|
| セル種類 | シリコン単結晶系 |
| 最大モジュール変換効率 | 19.3% |
| 公称最大出力 | 240W |
| 公称最大出力動作電圧 | 40.5V |
| 公称最大出力動作電流 | 5.93A |
| 公称開放電圧 | 48.6V |
| 公称短絡電流 | 6.306A |
| 最大システム電圧 | 600V |
| 外形寸法（W×H×D） | 1,559×798×46mm |
| 質量 | 15.0kg |
SPR-210N-WHT-J
希望小売価格
154,000円（税込）
| 型式 | SPR-210N-WHT-J |
|---|---|
| セル種類 | 単結晶 |
| 最大セル変換効率 | 21.5% |
| 最大モジュール変換効率 | 16.9% |
| 公称最大出力 | 210W |
| 公称最大出力動作電圧 | 40.0V |
| 公称最大出力動作電流 | 5.25A |
| 公称開放電圧 | 47.7V |
| 公称短絡電流 | 5.75A |
| 最大システム電圧 | 600V |
| 外形寸法（W×H×D） | 1,559×798×46mm |
| 質量 | 15kg |
＊ 表記の数値は、JIS C 8918で規定するAM1.5、放射照度1,000W/㎡、モジュール温度25℃での値です。
＊ 設置場所・設置条件等、くわしくは販売店・施工店にご相談ください。
＊ LPV-175V-BLKは単独設置のみ可能です。
＊ 太陽電池モジュール毎の色味が異なる場合があります。
＊ 設置場所・設置条件等、くわしくは販売店・施工店にご相談ください。
＊ LPV-175V-BLKは単独設置のみ可能です。
＊ 太陽電池モジュール毎の色味が異なる場合があります。
パワーコンディショナ
TPV-PCS0400B1
希望小売価格
319,000円（税込）
TPV-PCS0550B1
希望小売価格
440,000円（税込）
| 型式 | TPV-PCS0400B1 | TPV-PCS0550B1 | |
|---|---|---|---|
| 出力制御 | ○ | ||
| 接続箱機能/昇圧機能 | ― | ||
| 入力回路数 | 1回路 | ||
| 定格入力電圧 | DC250V | DC250V | |
| 入力運転電圧範囲 | DC60～370V | DC60～370V | |
| 最大入力電圧 | DC385V | DC385V | |
| 定格出力電圧 | AC202V | ||
| 定格出力周波数 | 50Hz/60Hz | ||
| 定格出力 | 系統連系時 | 4.0kW | 5.5kW |
| 自立運転時 | 1.5kVA | 1.5kVA | |
| 待機時消費電力 | 1.6Ｗ以下（夜間） | 1.6Ｗ以下（夜間） | |
| 電力変換効率※2 | 95% | 95% | |
| 相数 | 単相2線式（単相3線式に接続） | ||
| 絶縁方式 | トランスレス方式 | ||
| 使用温度範囲 | 屋内：-10～＋40°C（氷結なきこと） | ||
| 使用湿度範囲 | 25～85％RH（結露なきこと） | 25～85％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 460×280×131mm | 550×280×161mm | |
| CADデータ |
|
|
|
| 質量 | 約13.5kg | 約17kg | |
| 外形寸法図 |
|
|
|
| 型式 | TPV-PCS0400B1 | |
|---|---|---|
| 出力制御 | ○ | |
| 接続箱機能/昇圧機能 | ― | |
| 入力回路数 | 1回路 | |
| 定格入力電圧 | DC250V | |
| 入力運転電圧範囲 | DC60～370V | |
| 最大入力電圧 | DC385V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力 | 系統連系時 | 4.0kW |
| 自立運転時 | 1.5kVA | |
| 待機時消費電力 | 1.6Ｗ以下（夜間） | |
| 電力変換効率※2 | 95% | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋内：-10～＋40°C（氷結なきこと） | |
| 使用湿度範囲 | 25～85％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 460×280×131mm | |
| CADデータ |
|
|
| 質量 | 約13.5kg | |
| 外形寸法図 |
|
|
| 型式 | TPV-PCS0550B1 | |
|---|---|---|
| 出力制御 | ○ | |
| 接続箱機能/昇圧機能 | ― | |
| 入力回路数 | 1回路 | |
| 定格入力電圧 | DC250V | |
| 入力運転電圧範囲 | DC60～370V | |
| 最大入力電圧 | DC385V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力 | 系統連系時 | 5.5kW |
| 自立運転時 | 1.5kVA | |
| 待機時消費電力 | 1.6Ｗ以下（夜間） | |
| 電力変換効率※2 | 95% | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋内：-10～＋40°C（氷結なきこと） | |
| 使用湿度範囲 | 25～85％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 550×280×161mm | |
| CADデータ |
|
|
| 質量 | 約17kg | |
| 外形寸法図 |
|
|
＊電力変換効率は、JIS C 8961に基づく定格負荷効率です。
＊直接日光が当たらない場所へ設置してください。
＊排排気やメンテナンスのため、設置の際は上面200mm、下面300mm、右側面120mm、左側面50mm、正面700mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。
＊取付ベース板を含んだ質量は、TPV-PCS0300B1／TPV-PCS0400B1は約16kg、TPV-PCS0550B1は約19.6kgです。
＊パワーコンディショナは、運転開始時と終了時にはスイッチオン、運転中・通電中には動作音がします。また、パワーコンディショナは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。
＊直接日光が当たらない場所へ設置してください。
＊排排気やメンテナンスのため、設置の際は上面200mm、下面300mm、右側面120mm、左側面50mm、正面700mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。
＊取付ベース板を含んだ質量は、TPV-PCS0300B1／TPV-PCS0400B1は約16kg、TPV-PCS0550B1は約19.6kgです。
＊パワーコンディショナは、運転開始時と終了時にはスイッチオン、運転中・通電中には動作音がします。また、パワーコンディショナは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。
TPV-PCS0300B
希望小売価格
275,000円（税込）
TPV-PCS0400B
希望小売価格
319,000円（税込）
TPV-PCS0550B
希望小売価格
440,000円（税込）
| 型式 | TPV-PCS0300B | TPV-PCS0400B | TPV-PCS0550B |
|---|---|---|---|
| 出力制御対応 | ― | ― | ― |
| 定格入力電圧 | DC250V | DC250V | DC250V |
| 入力運転電圧範囲 | DC60～370V | DC60～370V | DC60～370V |
| 最大入力電圧 | DC370V | DC370V | DC370V |
| 定格出力電圧 | AC202V | AC202V | AC202V |
| 定格出力周波数 | 50Hz/60Hz | 50Hz/60Hz | 50Hz/60Hz |
| 定格出力 | 3.0kW（系統連系時） | 4.0kW（系統連系時） | 5.5kW（系統連系時） |
| 1.5kW（自立運転時） | 1.5kW（自立運転時） | 1.5kW（自立運転時） | |
| 待機時消費電力 | 1.6Ｗ以下（夜間） | 1.6Ｗ以下（夜間） | 1.6Ｗ以下（夜間） |
| 電力変換効率 | 95% | 95% | 95% |
| 相数 | 単相2線式（単相3線式に接続） | 単相2線式（単相3線式に接続） | 単相2線式（単相3線式に接続） |
| 絶縁方式 | トランスレス方式 | トランスレス方式 | トランスレス方式 |
| 使用温度範囲 | 屋内：-10～＋40°C（氷結なきこと） | 屋内：-10～＋40°C（氷結なきこと） | 屋内：-10～＋40°C（氷結なきこと） |
| 使用湿度範囲 | 25～85％RH（結露なきこと） | 25～85％RH（結露なきこと） | 25～85％RH（結露なきこと） |
| 外形寸法（W×H×D) | 460×280×131mm | 460×280×131mm | 550×280×161mm |
| 質量 | 約13.5kg | 約13.5kg | 約18kg |
| 外形寸法図 |
|
|
|
| 型式 | TPV-PCS0300B |
|---|---|
| 出力制御対応 | ― |
| 定格入力電圧 | DC250V |
| 入力運転電圧範囲 | DC60～370V |
| 最大入力電圧 | DC370V |
| 定格出力電圧 | AC202V |
| 定格出力周波数 | 50Hz/60Hz |
| 定格出力 | 3.0kW（系統連系時） |
| 1.5kW（自立運転時） | |
| 待機時消費電力 | 1.6Ｗ以下（夜間） |
| 電力変換効率 | 95% |
| 相数 | 単相2線式（単相3線式に接続） |
| 絶縁方式 | トランスレス方式 |
| 使用温度範囲 | 屋内：-10～＋40°C（氷結なきこと） |
| 使用湿度範囲 | 25～85％RH（結露なきこと） |
| 外形寸法（W×H×D) | 460×280×131mm |
| 質量 | 約13.5kg |
| 外形寸法図 |
|
| 型式 | TPV-PCS0400B |
|---|---|
| 出力制御対応 | ― |
| 定格入力電圧 | DC250V |
| 入力運転電圧範囲 | DC60～370V |
| 最大入力電圧 | DC370V |
| 定格出力電圧 | AC202V |
| 定格出力周波数 | 50Hz/60Hz |
| 定格出力 | 4.0kW（系統連系時） |
| 1.5kW（自立運転時） | |
| 待機時消費電力 | 1.6Ｗ以下（夜間） |
| 電力変換効率 | 95% |
| 相数 | 単相2線式（単相3線式に接続） |
| 絶縁方式 | トランスレス方式 |
| 使用温度範囲 | 屋内：-10～＋40°C（氷結なきこと） |
| 使用湿度範囲 | 25～85％RH（結露なきこと） |
| 外形寸法（W×H×D) | 460×280×131mm |
| 質量 | 約13.5kg |
| 外形寸法図 |
|
| 型式 | TPV-PCS0550B |
|---|---|
| 出力制御対応 | ― |
| 定格入力電圧 | DC250V |
| 入力運転電圧範囲 | DC60～370V |
| 最大入力電圧 | DC370V |
| 定格出力電圧 | AC202V |
| 定格出力周波数 | 50Hz/60Hz |
| 定格出力 | 5.5kW（系統連系時） |
| 1.5kW（自立運転時） | |
| 待機時消費電力 | 1.6Ｗ以下（夜間） |
| 電力変換効率 | 95% |
| 相数 | 単相2線式（単相3線式に接続） |
| 絶縁方式 | トランスレス方式 |
| 使用温度範囲 | 屋内：-10～＋40°C（氷結なきこと） |
| 使用湿度範囲 | 25～85％RH（結露なきこと） |
| 外形寸法（W×H×D) | 550×280×161mm |
| 質量 | 約18kg |
| 外形寸法図 |
|
＊電力変換効率は、JIS C 8961に基づく定格負荷効率です。
＊直接日光が当たらない場所へ設置してください。
＊排気やメンテナンスのため、設置の際は上面200mm、下面300mm、右側面120mm、左側面50mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。
＊取付ベース板を含んだ質量は、TPV-PCS0300B／TPV-PCS0400Bは約16kg、TPV-PCS0550Bは約20kgです。
＊パワーコンディショナは、運転開始時と終了時にはスイッチオン、運転中・通電中には動作音がします。また、パワーコンディショナは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。
＊直接日光が当たらない場所へ設置してください。
＊排気やメンテナンスのため、設置の際は上面200mm、下面300mm、右側面120mm、左側面50mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。
＊取付ベース板を含んだ質量は、TPV-PCS0300B／TPV-PCS0400Bは約16kg、TPV-PCS0550Bは約20kgです。
＊パワーコンディショナは、運転開始時と終了時にはスイッチオン、運転中・通電中には動作音がします。また、パワーコンディショナは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。
〈マルチストリング型〉
TPV-59R1-M4
（5.9kW/接続箱機能有/昇圧機能有）
希望小売価格
649,000円（税込）
| 型式 | TPV-59R1-M4 | |
|---|---|---|
| 出力制御 | ○ | |
| 接続箱機能/昇圧機能 | 〇 | |
| 入力回路数 | 4回路 | |
| 定格入力電圧 | DC250V | |
| 入力運転電圧範囲 | DC50～450V | |
| 最大入力電圧 | DC450V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力（力率1.0） | 系統連系時 | 5.9kW |
| 自立運転時 | 1.5kVA | |
| 待機時消費電力 | 0.5Ｗ以下（夜間） | |
| 電力変換効率※2 | 95.5% | |
| 出力基本波力率 | 0.95（皮相電力一定） | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：-20～＋45°C | |
| 使用湿度範囲 | 25～95％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 650×429×210mm | |
| CADデータ |
|
|
| 質量 | 約33kg | |
| 外形寸法図 |
|
|
〈塩害対応マルチストリング型〉
TPD-H45-M3
（4.5kW/接続箱機能有/昇圧機能有）
希望小売価格
440,000円（税込）
| 型式 | TPD-H45-M3 | |
|---|---|---|
| 出力制御 | ○ | |
| 接続箱機能/昇圧機能 | 〇 | |
| 入力回路数 | 3回路 | |
| 定格入力電圧 | DC280V | |
| 入力運転電圧範囲 | DC50～450V | |
| 最大入力電圧 | DC450V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力（力率1.0） | 系統連系時 | 4.5kW |
| 自立運転時 | 1.5kVA | |
| 待機時消費電力 | 1.5VA(0.4W)以下（夜間） | |
| 電力変換効率※2 | 96.5％ | |
| 出力基本波力率 | 1.0 | |
| 相数 | 単相3線式 | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：-20～＋40°C | |
| 使用湿度範囲 | 25～90％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 475×415×158mm | |
| CADデータ |
|
|
| 質量 | 約20kg | |
| 外形寸法図 |
|
|
| 型式 | TPD-H45-M3 | |
|---|---|---|
| 出力制御 | ○ | |
| 接続箱機能/昇圧機能 | 〇 | |
| 入力回路数 | 3回路 | |
| 定格入力電圧 | DC280V | |
| 入力運転電圧範囲 | DC50～450V | |
| 最大入力電圧 | DC450V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力（力率1.0） | 系統連系時 | 4.5kW |
| 自立運転時 | 1.5kVA | |
| 待機時消費電力 | 1.5VA(0.4W)以下（夜間） | |
| 電力変換効率※2 | 96.5％ | |
| 出力基本波力率 | 1.0 | |
| 相数 | 単相3線式 | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：-20～＋40°C | |
| 使用湿度範囲 | 25～90％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 475×415×158mm | |
| CADデータ |
|
|
| 質量 | 約20kg | |
| 外形寸法図 |
|
|
|
|
TPV-44M1
|
|
希望小売価格
418,000円（税込）
|
|
|
|
TPV-55M/TPV-55M1
|
|
希望小売価格
544,500円（税込）
|
| 型式 | TPV-44M1 | TPV-55M | TPV-55M1 |
|---|---|---|---|
| 出力制御対応 | ○ | ― | ○ |
| 入力回路数 | 1回路 | 1回路 | |
| 定格入力電圧 | DC250V | DC250V | DC320V |
| 入力運転電圧範囲 | DC60～400V | DC60～400V | |
| 最大入力電圧 | DC400V | DC400V | |
| 定格出力電圧 | AC202V | ||
| 定格出力周波数 | 50Hz/60Hz | ||
| 定格出力 | 4.4kW（系統連系時） | 5.5kW（系統連系時） | |
| 1.5kVA（自立運転時） | |||
| 待機時消費電力 | 0.5Ｗ以下（夜間） | ||
| 電力変換効率 | 95% | ||
| 相数 | 単相2線式（単相3線式に接続） | ||
| 絶縁方式 | トランスレス方式 | ||
| 使用温度範囲 | 屋外：-20～＋45°C | ||
| 使用湿度範囲 | 25～95％RH（結露なきこと） | ||
| 外形寸法（W×H×D) | 720×400×220mm | ||
| CADデータ |
|
||
| 質量 | 約36kg | ||
| 外形寸法図 |
|
|
|
| 型式 | TPV-44M1 |
|---|---|
| 出力制御対応 | ○ |
| 入力回路数 | 1回路 |
| 定格入力電圧 | DC250V |
| 入力運転電圧範囲 | DC60～400V |
| 最大入力電圧 | DC400V |
| 定格出力電圧 | AC202V |
| 定格出力周波数 | 50Hz/60Hz |
| 定格出力 | 4.4kW（系統連系時） |
| 1.5kVA（自立運転時） | |
| 待機時消費電力 | 0.5Ｗ以下（夜間） |
| 電力変換効率 | 95% |
| 相数 | 単相2線式（単相3線式に接続） |
| 絶縁方式 | トランスレス方式 |
| 使用温度範囲 | 屋外：-20～＋45°C |
| 使用湿度範囲 | 25～95％RH（結露なきこと） |
| 外形寸法（W×H×D) | 720×400×220mm |
| 質量 | 約36kg |
| 外形寸法図 |
|
| 型式 | TPV-55M | TPV-55M1 |
|---|---|---|
| 出力制御対応 | ― | ○ |
| 入力回路数 | 1回路 | |
| 定格入力電圧 | DC250V | |
| 入力運転電圧範囲 | DC60～400V | |
| 最大入力電圧 | DC400V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力 | 5.5kW（系統連系時） | |
| 1.5kVA（自立運転時） | ||
| 待機時消費電力 | 0.5Ｗ以下（夜間） | |
| 電力変換効率 | 95% | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：-20～＋45°C | |
| 使用湿度範囲 | 25～95％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 720×400×220mm | |
| 質量 | 約36kg | |
| 外形寸法図 |
|
|
|
|
|
|
TPV-44M
|
TPV-44M-J4
(接続箱機能有）
TPV-44M1-J4
(接続箱機能有）
|
|
希望小売価格
418,000円（税込）
|
希望小売価格
445,500円（税込）
|
|
|
|
|
TPV-55M-J4
(接続箱機能有）
|
TPV-55M1-J4
(接続箱機能有）
|
|
希望小売価格
572,000円（税込）
|
希望小売価格
572,000円（税込）
|
| 型式 | TPV-44M | TPV-44M-J4 | TPV-44MJ4 | TPV-55M-J4 | TPV-55M1-J4 |
|---|---|---|---|---|---|
| 出力制御対応 | ― | ― | ○ | ― | ○ |
| 入力回路数 | 1回路 | 4回路 | 4回路 | 4回路 | 4回路 |
| 定格入力電圧 | DC250V | DC250V | DC250V | ||
| 入力運転電圧範囲 | DC60～400V | DC60～400V | DC60～400V | ||
| 最大入力電圧 | DC400V | DC400V | DC400V | ||
| 定格出力電圧 | AC202V | AC202V | AC202V | ||
| 定格出力周波数 | 50Hz/60Hz | 50Hz/60Hz | 50Hz/60Hz | ||
| 定格出力 | 4.4kW（系統連系時） | 5.5kW（系統連系時） | 5.5kW（系統連系時） | ||
| 1.5kW（自立運転時） | 1.5kW（自立運転時） | 1.5kVA（自立運転時） | |||
| 待機時消費電力 | 0.5Ｗ以下（夜間） | 0.5Ｗ以下（夜間） | 0.5Ｗ以下（夜間） | ||
| 電力変換効率 | 95% | 94.5% | 94.5% | ||
| 相数 | 単相2線式（単相3線式に接続） | 単相2線式（単相3線式に接続） | 単相2線式（単相3線式に接続） | ||
| 絶縁方式 | トランスレス方式 | トランスレス方式 | トランスレス方式 | ||
| 使用温度範囲 | 屋外：-20～＋45°C | 屋外：-20～＋45°C | 屋外：-20～＋45°C | ||
| 使用湿度範囲 | 25～95％RH（結露なきこと） | 25～95％RH（結露なきこと） | 25～95％RH（結露なきこと） | ||
| 外形寸法（W×H×D) | 720×400×220mm | 720×400×220mm | 720×400×220mm | ||
| 質量 | 約36kg | 約36kg | 約36kg | ||
| 外形寸法図 |
|
|
|
||
| 型式 | TPV-44M | TPV-44M-J4 | TPV-44M1-J4 |
|---|---|---|---|
| 出力制御対応 | ― | ― | ○ |
| 入力回路数 | 1回路 | 4回路 | 4回路 |
| 定格入力電圧 | DC250V | ||
| 入力運転電圧範囲 | DC60～400V | ||
| 最大入力電圧 | DC400V | ||
| 定格出力電圧 | AC202V | ||
| 定格出力周波数 | 50Hz/60Hz | ||
| 定格出力 | 4.4kW（系統連系時） | ||
| 1.5kW（自立運転時） | |||
| 待機時消費電力 | 0.5Ｗ以下（夜間） | ||
| 電力変換効率 | 95% | ||
| 相数 | 単相2線式（単相3線式に接続） | ||
| 絶縁方式 | トランスレス方式 | ||
| 使用温度範囲 | 屋外：-20～＋45°C | ||
| 使用湿度範囲 | 25～95％RH（結露なきこと） | ||
| 外形寸法（W×H×D) | 720×400×220mm | ||
| 質量 | 約36kg | ||
| 外形寸法図 |
|
||
| 型式 | TPV-55M-J4 | TPV-55M1-J4 |
|---|---|---|
| 出力制御対応 | ― | ○ |
| 入力回路数 | 4回路 | |
| 定格入力電圧 | DC250V | |
| 入力運転電圧範囲 | DC60～400V | |
| 最大入力電圧 | DC400V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力 | 5.5kW（系統連系時） | |
| 1.5kW（自立運転時） | 1.5kVA（自立運転時） | |
| 待機時消費電力 | 0.5Ｗ以下（夜間） | |
| 電力変換効率 | 94.5% | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：-20～＋45°C | |
| 使用湿度範囲 | 25～95％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 720×400×220mm | |
| 質量 | 約36kg | |
| 外形寸法図 |
|
|
〈マルチストリング型〉
TPV-59R-M4
（5.9kW/接続箱機能有/昇圧機能有）
希望小売価格
649,000円（税込）
〈塩害対応マルチストリング型〉
TPV-H4J-M2
（4.0kW/接続箱機能有/昇圧機能有）
希望小売価格
473,000円（税込）
| 型式 | TPV-59R-M4 | TPV-H4J-M2 |
|---|---|---|
| 出力制御対応 | ― | ○ ※10月中旬出荷分より |
| 入力回路数 | 4回路 | 2回路 |
| 定格入力電圧 | DC250V | DC280V |
| 入力運転電圧範囲 | DC50～450V | DC80～440V |
| 最大入力電圧 | DC450V | DC440V |
| 定格出力電圧 | AC202V | AC202V |
| 定格出力周波数 | 50Hz/60Hz | 50Hz/60Hz |
| 定格出力 | 5.9kW（系統連系時） | 4.0kW（系統連系時） |
| 1.5kW（自立運転時） | 1.5kW（自立運転時） | |
| 待機時消費電力 | 0.5Ｗ以下（夜間） | 0.4Ｗ以下（夜間） |
| 電力変換効率 | 95.5% | 96.5％ |
| 相数 | 単相2線式（単相3線式に接続） | 単相3線式 |
| 絶縁方式 | トランスレス方式 | トランスレス方式 |
| 使用温度範囲 | 屋外：-20～＋45°C | 屋外：-20～＋45°C |
| 使用湿度範囲 | 25～95％RH（結露なきこと） | 25～90％RH（結露なきこと） |
| 外形寸法（W×H×D) | 650×429×210mm | 475×415×158mm |
| CADデータ |
|
|
| 質量 | 約33kg | 約20kg |
| 外形寸法図 |
|
|
| 型式 | TPV-59R-M4 |
|---|---|
| 出力制御対応 | ― |
| 入力回路数 | 4回路 |
| 定格入力電圧 | DC250V |
| 入力運転電圧範囲 | DC50～450V |
| 最大入力電圧 | DC450V |
| 定格出力電圧 | AC202V |
| 定格出力周波数 | 50Hz/60Hz |
| 定格出力 | 5.9kW（系統連系時） |
| 1.5kW（自立運転時） | |
| 待機時消費電力 | 0.5Ｗ以下（夜間） |
| 電力変換効率 | 95.5% |
| 相数 | 単相2線式（単相3線式に接続） |
| 絶縁方式 | トランスレス方式 |
| 使用温度範囲 | 屋外：-20～＋45°C |
| 使用湿度範囲 | 25～95％RH（結露なきこと） |
| 外形寸法（W×H×D) | 650×429×210mm |
| 質量 | 約33kg |
| 外形寸法図 |
|
| 型式 | TPV-H4J-M2 |
|---|---|
| 出力制御対応 | ○ ※10月中旬出荷分より |
| 入力回路数 | 2回路 |
| 定格入力電圧 | DC280V |
| 入力運転電圧範囲 | DC80～440V |
| 最大入力電圧 | DC440V |
| 定格出力電圧 | AC202V |
| 定格出力周波数 | 50Hz/60Hz |
| 定格出力 | 4.0kW（系統連系時） |
| 1.5kW（自立運転時） | |
| 待機時消費電力 | 0.4Ｗ以下（夜間） |
| 電力変換効率 | 96.5％ |
| 相数 | 単相3線式 |
| 絶縁方式 | トランスレス方式 |
| 使用温度範囲 | 屋外：-20～＋45°C |
| 使用湿度範囲 | 25～90％RH（結露なきこと） |
| 外形寸法（W×H×D) | 475×415×158mm |
| CADデータ |
|
| 質量 | 約20kg |
| 外形寸法図 |
|
パワーコンディショナ モジュール別搭載可能枚数
| パワーコンディショナ（1台あたり） | 360W（SPR-X22-360） | 265W（SPR-X21-265） | 250W（SPR-E20-250） | ||||
|---|---|---|---|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | 搭載可能枚数 | 搭載容量(kW) | 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0400B1 | 4.0kW | 10枚～12枚 | 3.600～4.320 | 13枚～16枚 | 3.445～4.240 | 14枚～17枚 | 3.500～4.250 |
| TPV-PCS0550B1 | 5.5kW | 10枚～17枚 | 3.600～6.120 | 14枚～23枚 | 3.710～6.095 | 13枚～24枚 | 3.250～6.000 |
| TPV-59R1-M4 | 5.9kW | 5枚～18枚 | 1.800～6.480 | 7枚～24枚 | 1.855～6.360 | 7枚～26枚 | 1.750～6.500 |
| TPD-H45-M3 | 4.5kW | 5枚～14枚 | 1.800～5.040 | 7枚～19枚 | 1.855～5.035 | 7枚～19枚 | 1.750～4.750 |
| パワーコンディショナ（1台あたり） | 360W (SPR-X22-360) |
||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0400B1 | 4.0kW | 10枚～12枚 | 3.600～4.320 |
| TPV-PCS0550B1 | 5.5kW | 10枚～17枚 | 3.600～6.120 |
| パワーコンディショナ（1台あたり） | 265W
(SPR-X21-265) |
||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0400B1 | 4.0kW | 13枚～16枚 | 3.445～4.240 |
| TPV-PCS0550B1 | 5.5kW | 14枚～23枚 | 3.710～6.095 |
| パワーコンディショナ（1台あたり） | 250W
(SPR-E20-250) |
||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0400B1 | 4.0kW | 14枚～17枚 | 3.500～4.250 |
| TPV-PCS0550B1 | 5.5kW | 13枚～24枚 | 3.250～6.000 |
| パワーコンディショナ（1台あたり） | 250W（SPR-250NE-WHT-J） | 270W（TML-270N-WHT-J） | 205W（TMX-205P-WHT-J） | ||||
|---|---|---|---|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | 搭載可能枚数 | 搭載容量(kW) | 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0400B1 | 4.0kW | 14枚～17枚 | 3.50～4.25 | 13枚～16枚 | 3.51～4.32 | 18枚～23枚 | 3.690～4.715 |
| TPV-PCS0550B1 | 5.5kW | 13枚～24枚 | 3.25～6.00 | 12枚～22枚 | 3.24～5.94 | 17枚～32枚 | 3.485～6.560 |
| TPV-44M1、TPV-44M1-J4 | 4.4kW | 7枚～19枚 | 1.75～4.75 | 6枚～18枚 | 1.62～4.86 | 8枚～25枚 | 1.640～5.125 |
| TPV-55M1、TPV-55M1-J4 | 5.5kW | 13枚～24枚 | 3.25～6.00 | 12枚～22枚 | 3.24～5.94 | 17枚～32枚 | 3.485～6.560 |
| TPV-59R1-M4 | 5.9kW | 7枚～26枚 | 1.75～6.50 | 6枚～24枚 | 1.62～6.48 | 8枚～34枚 | 1.640～6.970 |
| TPV-H4J-M2 | 4.0kW | 7枚～14枚 | 1.75～3.50 | 6枚～16枚 | 1.62～4.32 | 8枚～23枚 | 1.640～4.715 |
| TPD-H45-M3 | 4.5kW | 7枚～19枚 | 1.75～4.75 | 6枚～18枚 | 1.62～4.86 | 8枚～26枚 | 1.640～5.330 |
| TPD-H59-M4 | 5.9kW | 8枚～26枚 | 2.00～6.50 | 12枚～24枚 | 3.24～6.48 | 13枚～34枚 | 2.665～6.970 |
| パワーコンディショナ（1台あたり） | 345W（SPR-X21-345） | 280W（TGX-280PM-WHT-J） | |||
|---|---|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0300B1 | 3.0kW | 5枚～9枚 | 1.725～3.105 | 6枚～13枚 | 1.680～3.640 |
| TPV-PCS0400C | 4.0kW | 3枚～12枚 | 1.035～4.140 | 6枚～17枚 | 1.680～4.760 |
| TPV-PCS0550C | 5.5kW | 10枚～17枚 | 3.450～5.865 | 10枚～24枚 | 2.800～6.720 |
| TPV-44M2-J4 | 4.4kW | 5枚～14枚 | 1.725～4.830 | 6枚～19枚 | 1.680～5.320 |
| TPV-55M2-J4 | 5.5kW | 15枚～17枚 | 5.175～5.865 | 10枚～24枚 | 2.800～6.720 |
| KPR-A56-J4 | 5.6kW | 5枚～17枚 | 1.725～5.865 | 6枚～24枚 | 1.680～6.720 |
| TPV-59R1-M4 | 5.9kW | 5枚～19枚 | 1.725～6.555 | 6枚～25枚 | 1.680～7.000 |
| TPD-H45-M3 | 4.5kW | 5枚～14枚 | 1.725～4.830 | 6枚～19枚 | 1.680～5.320 |
| TPD-H59-M4 | 5.9kW | 5枚～19枚 | 1.725～6.555 | 12枚～25枚 | 3.360～7.000 |
| パワーコンディショナ（1台あたり） | 345W
(SPR-X21-345) |
||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0300B1 | 3.0kW | 5枚～9枚 | 1.725～3.105 |
| TPV-PCS0400C | 4.0kW | 3枚～12枚 | 1.035～4.140 |
| TPV-PCS0550C | 5.5kW | 10枚～17枚 | 3.450～5.865 |
| TPV-44M2-J4 | 4.4kW | 5枚～14枚 | 1.725～4.830 |
| TPV-55M2-J4 | 5.5kW | 15枚～17枚 | 5.175～5.865 |
| KPR-A56-J4 | 5.9kW | 5枚～17枚 | 1.725～5.865 |
| TPV-59R1-M4 | 5.9kW | 5枚～19枚 | 1.725～6.555 |
| TPD-H45-M3 | 4.5kW | 5枚～14枚 | 1.725～4.830 |
| TPD-H59-M4 | 5.9kW | 5枚～19枚 | 1.725～6.555 |
| パワーコンディショナ（1台あたり） | 280W
（TGX-280PM-WHT-J） |
||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0300B1 | 3.0kW | 6枚～13枚 | 1.680～3.640 |
| TPV-PCS0400C | 4.0kW | 6枚～17枚 | 1.680～4.760 |
| TPV-PCS0550C | 5.5kW | 10枚～24枚 | 2.800～6.720 |
| TPV-44M2-J4 | 4.4kW | 6枚～19枚 | 1.680～5.320 |
| TPV-55M2-J4 | 5.5kW | 10枚～24枚 | 2.800～6.720 |
| KPR-A56-J4 | 5.6kW | 6枚～24枚 | 1.680～6.720 |
| TPV-59R1-M4 | 5.9kW | 6枚～25枚 | 1.680～7.000 |
| TPD-H45-M3 | 4.5kW | 6枚～19枚 | 1.680～5.320 |
| TPD-H59-M4 | 5.9kW | 12枚～25枚 | 3.360～7.000 |
| パワーコンディショナ（1台あたり） | 345W（SPR-X21-345） | 253W（SPR-253NX-WHT-J） | 240W（TJM-240PP-WHT-J） | ||||
|---|---|---|---|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | 搭載可能枚数 | 搭載容量(kW) | 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0400B1 | 4.0kW | 10枚～12枚 | 3.45～4.14 | 14枚～17枚 | 3.542～4.301 | 16枚～20枚 | 3.84～4.80 |
| TPV-PCS0550B1 | 5.5kW | 10枚～17枚 | 3.450～5.865 | 14枚～24枚 | 3.542～6.072 | 14枚～27枚 | 3.36～6.48 |
| TPV-44M1、TPV-44M2-J4 | 4.4kW | 5枚～14枚 | 1.725～4.830 | 7枚～19枚 | 1.771～4.807 | 7枚～22枚 | 1.68～5.28 |
| TPV-55M1 | 5.5kW | 10枚～17枚 | 3.450～5.865 | 14枚～24枚 | 3.542～6.072 | 14枚～27枚 | 3.36～6.48 |
| TPV-55M2-J4 | 5.5kW | 15枚～17枚 | 5.175～5.865 | 20枚～24枚 | 5.060～6.072 | 10枚～27枚 | 2.40～6.48 |
| TPV-59R1-M4 | 5.9kW | 5枚～19枚 | 1.725～6.555 | 7枚～26枚 | 1.771～6.578 | 7枚～29枚 | 1.68～6.96 |
| TPD-H45-M3 | 4.5kW | 5枚～14枚 | 1.725～4.830 | 7枚～19枚 | 1.771～4.807 | 7枚～22枚 | 1.68～5.28 |
| TPD-H59-M4 | 5.9kW | 5枚～19枚 | 1.725～6.555 | 8枚～26枚 | 2.024～6.578 | 12枚～29枚 | 2.88～6.96 |
| パワーコンディショナ（1台あたり） | 255W（TGX-255PM-WHT-J） | 280W（TGX-280PM-WHT-J） | |||
|---|---|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0400B1 | 4.0kW | 15枚～18枚 | 3.825～4.590 | 14枚～17枚 | 3.920～4.760 |
| TPV-PCS0550B1 | 5.5kW | 14枚～26枚 | 3.57～6.63 | 13枚～24枚 | 3.640～6.720 |
| TPV-44M1、TPV-44M2-J4 | 4.4kW | 7枚～20枚 | 1.785～5.100 | 6枚～19枚 | 1.680～5.320 |
| TPV-55M1 | 5.5kW | 14枚～26枚 | 3.57～6.63 | 14枚～24枚 | 3.920～6.72 |
| TPV-55M2-J4 | 5.5kW | 10枚～26枚 | 2.55～6.63 | 10枚～24枚 | 2.800～6.720 |
| TPV-59R1-M4 | 5.9kW | 7枚～28枚 | 1.785～7.140 | 6枚～25枚 | 1.680～7.000 |
| TPD-H45-M3 | 4.5kW | 7枚～21枚 | 1.785～5.355 | 6枚～19枚 | 1.680～5.320 |
| TPD-H59-M4 | 5.9kW | 12枚～27枚 | 3.060～6.885 | 12枚～25枚 | 3.360～7.000 |
| パワーコンディショナ（1台あたり） | 345W
(SPR-X21-345) |
||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0400B1 | 4.0kW | 10枚～12枚 | 3.45～4.14 |
| TPV-PCS0550B1 | 5.5kW | 10枚～17枚 | 3.450～5.865 |
| TPV-44M1、TPV-44M2-J4 | 4.4kW | 5枚～14枚 | 1.725～4.830 |
| TPV-55M1 | 5.5kW | 10枚～17枚 | 3.450～5.865 |
| TPV-55M2-J4 | 5.5kW | 15枚～17枚 | 5.175～5.865 |
| TPV-59R1-M4 | 5.9kW | 5枚～19枚 | 1.725～6.555 |
| TPD-H45-M3 | 4.5kW | 5枚～14枚 | 1.725～4.830 |
| TPD-H59-M4 | 5.9kW | 5枚～19枚 | 1.725～6.555 |
| パワーコンディショナ（1台あたり） | 253W
（SPR-253NX-WHT-J） |
||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0400B1 | 4.0kW | 14枚～17枚 | 3.542～4.301 |
| TPV-PCS0550B1 | 5.5kW | 14枚～24枚 | 3.542～6.072 |
| TPV-44M1、TPV-44M2-J4 | 4.4kW | 7枚～19枚 | 1.771～4.807 |
| TPV-55M1 | 5.5kW | 14枚～24枚 | 3.542～6.072 |
| TPV-55M2-J4 | 5.5kW | 20枚～24枚 | 5.060～6.072 |
| TPV-59R1-M4 | 5.9kW | 7枚～26枚 | 1.771～6.578 |
| TPD-H45-M3 | 4.5kW | 7枚～19枚 | 1.771～4.807 |
| TPD-H59-M4 | 5.9kW | 8枚～26枚 | 2.024～6.578 |
| パワーコンディショナ（1台あたり） | 240W
（TJM-240PP-WHT-J） |
||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0400B1 | 4.0kW | 16枚～20枚 | 3.84～4.80 |
| TPV-PCS0550B1 | 5.5kW | 14枚～27枚 | 3.36～6.48 |
| TPV-44M1、TPV-44M2-J4 | 4.4kW | 7枚～22枚 | 1.68～5.28 |
| TPV-55M1 | 5.5kW | 14枚～27枚 | 3.36～6.48 |
| TPV-55M2-J4 | 5.5kW | 10枚～27枚 | 2.40～6.48 |
| TPV-59R1-M4 | 5.9kW | 7枚～29枚 | 1.68～6.96 |
| TPD-H45-M3 | 4.5kW | 7枚～22枚 | 1.68～5.28 |
| TPD-H59-M4 | 5.9kW | 12枚～29枚 | 2.88～6.96 |
| パワーコンディショナ（1台あたり） | 255W
（TGX-255PM-WHT-J） |
||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0400B1 | 4.0kW | 15枚～18枚 | 3.825～4.590 |
| TPV-PCS0550B1 | 5.5kW | 14枚～26枚 | 3.57～6.63 |
| TPV-44M1、TPV-44M2-J4 | 4.4kW | 7枚～20枚 | 1.785～5.100 |
| TPV-55M1 | 5.5kW | 14枚～26枚 | 3.57～6.63 |
| TPV-55M2-J4 | 5.5kW | 10枚～26枚 | 2.55～6.63 |
| TPV-59R1-M4 | 5.9kW | 7枚～28枚 | 1.785～7.140 |
| TPD-H45-M3 | 4.5kW | 7枚～21枚 | 1.785～5.355 |
| TPD-H59-M4 | 5.9kW | 12枚～27枚 | 3.060～6.885 |
| パワーコンディショナ（1台あたり） | 280W
（TGX-280PM-WHT-J） |
||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0400B1 | 4.0kW | 14枚～17枚 | 3.920～4.760 |
| TPV-PCS0550B1 | 5.5kW | 13枚～24枚 | 3.640～6.720 |
| TPV-44M1、TPV-44M2-J4 | 4.4kW | 6枚～19枚 | 1.680～5.320 |
| TPV-55M1 | 5.5kW | 14枚～24枚 | 3.920～6.720 |
| TPV-55M2-J4 | 5.5kW | 10枚～24枚 | 2.800～6.720 |
| TPV-59R1-M4 | 5.9kW | 6枚～25枚 | 1.680～7.000 |
| TPD-H45-M3 | 4.5kW | 6枚～19枚 | 1.680～5.320 |
| TPD-H59-M4 | 5.9kW | 12枚～25枚 | 3.360～7.000 |
【TPV-PCS0400B1、TPV-PCS0550B1】
＊ 排気やメンテナンスのため、設置の際は上面200mm、下面300mm、右側面120mm、左側面50mm、正面700mm以上のスペースを確保して取り付けてください。
＊ 取付ベース板を含んだ質量は、TPV-PCS0400B1は約16kg、TPV-PCS0550B1は約19.6kgです。
【TPV-44M1、TPV-44M1-J4、TPV-55M1、TPV-55M1-J4、TPV-59R1-M4】
＊塩害地域（海岸から500m以内または潮風が直接あたる場所〈沖縄・離島は全域〉）では、屋外に設置しないでください。
＊直射日光が当たらない場所へ設置してください。
＊排気やメンテナンスのため、設置の際は上面300mm、下面1,600mm、右側面150mm、左側面150mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。
＊外形寸法および質量は取付ベース板を含んだ寸法です。
＊パワーコンディショナは、運転開始時と終了時にはスイッチ音、運転中・通電中には動作音がします。また、パワーコンディショナは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。
【TPV-H4J-M2、TPD-H45-M3、TPD-H59-M4】
＊海岸より飛散した海水が直接当たらない場所に設置してください。
＊直射日光が当たらない場所へ設置してください。
＊排気やメンテナンスのため、設置の際は上面200mm、下面1,500mm、右側面150mm、左側面150mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。
＊外形寸法および質量は取付ベース板を含んだ寸法です。 ＊パワーコンディショナは、運転開始時と終了時にはスイッチ音、運転中・通電中には動作音がします。また、パワーコンディショナは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。
＊ 排気やメンテナンスのため、設置の際は上面200mm、下面300mm、右側面120mm、左側面50mm、正面700mm以上のスペースを確保して取り付けてください。
＊ 取付ベース板を含んだ質量は、TPV-PCS0400B1は約16kg、TPV-PCS0550B1は約19.6kgです。
【TPV-44M1、TPV-44M1-J4、TPV-55M1、TPV-55M1-J4、TPV-59R1-M4】
＊塩害地域（海岸から500m以内または潮風が直接あたる場所〈沖縄・離島は全域〉）では、屋外に設置しないでください。
＊直射日光が当たらない場所へ設置してください。
＊排気やメンテナンスのため、設置の際は上面300mm、下面1,600mm、右側面150mm、左側面150mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。
＊外形寸法および質量は取付ベース板を含んだ寸法です。
＊パワーコンディショナは、運転開始時と終了時にはスイッチ音、運転中・通電中には動作音がします。また、パワーコンディショナは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。
【TPV-H4J-M2、TPD-H45-M3、TPD-H59-M4】
＊海岸より飛散した海水が直接当たらない場所に設置してください。
＊直射日光が当たらない場所へ設置してください。
＊排気やメンテナンスのため、設置の際は上面200mm、下面1,500mm、右側面150mm、左側面150mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。
＊外形寸法および質量は取付ベース板を含んだ寸法です。 ＊パワーコンディショナは、運転開始時と終了時にはスイッチ音、運転中・通電中には動作音がします。また、パワーコンディショナは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。
接続箱（昇圧回路付）
TPV-JST2-1
希望小売価格
91,740円（税込）
| 型式 | TPV-JST2-1 | |
|---|---|---|
| 最大出力電力/最大入力電力 | 2000W/2000W | |
| 入力運転電圧範囲 | 標準回路 | DC0～380V |
| 昇圧回路 | DC40～330V | |
| 昇圧範囲 | 最大8倍（MPPT範囲：DC40～330V） | |
| 昇圧方式 | 自動昇圧 | |
| 標準回路数 | 3 | |
| 昇圧回路数 | 1 | |
| 電力変換効率 | 96％以上（200V入力250V出力、500W出力時） | |
| 使用温度範囲 | -20～＋40℃（氷結なきこと） | |
| 使用湿度範囲 | 25～85%RH（結露なきこと） | |
| キャビネット素材 | 電気亜鉛メッキ鋼板 | |
| 外形寸法（W×H×D） | 504×317×147mm | |
| CADデータ |
|
|
| 質量 | 約11.8kg | |
| 設置場所 | 屋外（軒下壁掛け）／屋内 | |
| 外形寸法図 |
|
|
＊塩害地域（海岸から500m以内または潮風が直接当たる場所〈沖縄・離島は全域〉）に設置する場合は、必ず屋内に設置してください。
＊外形寸法および質量は取付金具を含んだ数値となります。
＊外形寸法および質量は取付金具を含んだ数値となります。
TPV-JST2-2
希望小売価格
152,680円（税込）
| 型式 | TPV-JST2-2 | |
|---|---|---|
| 最大出力電力/最大入力電力 | 2000W/2000W | |
| 入力運転電圧範囲 | 標準回路 | DC0～380V |
| 昇圧回路 | DC40～330V | |
| 昇圧範囲 | 最大8倍（MPPT範囲：DC40～330V） | |
| 昇圧方式 | 自動昇圧 | |
| 標準回路数 | 2 | |
| 昇圧回路数 | 2 | |
| 電力変換効率 | 96％以上（200V入力250V出力、500W出力時） | |
| 使用温度範囲 | -20～＋40℃（氷結なきこと） | |
| 使用湿度範囲 | 25～85%RH（結露なきこと） | |
| キャビネット素材 | 電気亜鉛メッキ鋼板 | |
| 外形寸法（W×H×D） | 654×317×147mm | |
| CADデータ |
|
|
| 質量 | 約15.8kg | |
| 設置場所 | 屋外（軒下壁掛け）／屋内 | |
| 外形寸法図 |
|
|
＊塩害地域（海岸から500m以内または潮風が直接当たる場所〈沖縄・離島は全域〉）に設置する場合は、必ず屋内に設置してください。
＊外形寸法および質量は取付金具を含んだ数値となります。
＊外形寸法および質量は取付金具を含んだ数値となります。
昇圧ユニット
※10

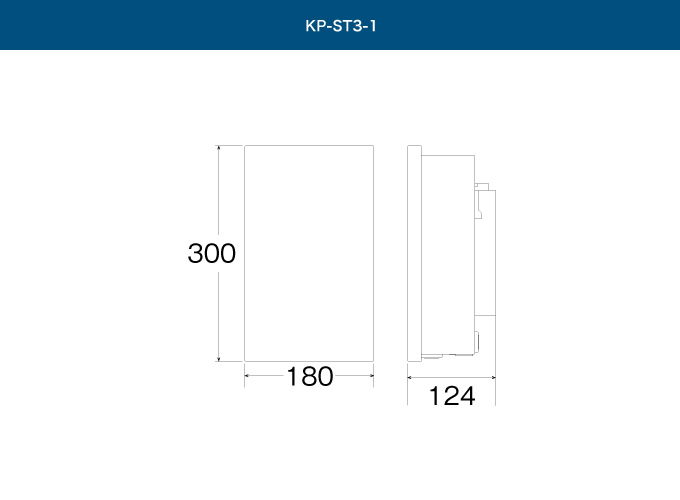

KP-ST3-1
希望小売価格
46,200円（税込）
| 型式 | KP-ST3-1 |
|---|---|
| 定格出力電圧 | 1150W |
| 運転入力電圧範囲 | DC40～320V |
| 昇圧範囲 | 最大8倍（MPPT範囲：DC40～330V） |
| 昇圧方式 | 自動昇圧 |
| 回路数 | 1回路 |
| 電力変換効率 | 97％以上（200V入力250V出力、500W出力時） |
| 使用温度範囲 | -10～＋40℃（氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露なきこと） |
| 外形寸法（W×H×D） | 180×300×124mm
（入力開閉器および取付金具を含む） |
| CADデータ |
|
| 質量 | 約4.2kg |
| 設置場所 | 屋外（軒下壁掛け）/屋内 |
| 外形寸法図 |
|
※10 太陽電池モジュールの直列数（ストリング）が異なる場合に、入力電圧を合わせる昇圧ユニットが必要です。
＊ 塩害地域（海岸から500m以内または潮風が直接当たる場所〈沖縄・離島は全域〉）に設置する場合は、必ず屋内に設置してください。
＊ SB4500TL-JP-22には、対応していません。
＊ 外形寸法および質量は取付金具を含んだ数値となります。
＊ 塩害地域（海岸から500m以内または潮風が直接当たる場所〈沖縄・離島は全域〉）に設置する場合は、必ず屋内に設置してください。
＊ SB4500TL-JP-22には、対応していません。
＊ 外形寸法および質量は取付金具を含んだ数値となります。
表示器／インテリジェントステーション
出力制御対応
TPV-MU1P-SET
カラー表示ユニット、計測ユニット、付属品が含まれています。
希望小売価格
123,750円（税込）
|
■カラー表示ユニット
TPV-MU1P-D
屋内/屋外設置用パワーコンディショナ対応
|
|
■計測ユニット
TPV-MU1P-M
|
| 型式 | TPV-MU1P-D | TPV-MU1P-M |
|---|---|---|
| 出力制御対応 | ○ ※3※4 | |
| 画面 | カラーTFT 7インチ | ─ |
| 表現内容 | 発電、消費、買電、売電、環境換算（CO2/石油）、省エネガイド機能、時間帯別電力量表示、前年実績比 など | 20年分（日間/月間/年間実績）日間実績データ：1時間ごと／月間実績データ：1日ごと／年間実績データ：1か月ごと |
| 設置方法 | 卓上/壁掛け（屋内） | 壁面設置（屋内） |
| 通信方式 | 2.4GHz 無線（IEEE802.11b/g準拠） | 2.4GHz 無線（IEEE802.11b/g/n準拠） |
| 定格入力電圧 | DC5V（専用ACアダプタを使用） | 単相３線式 100V/200V |
| 最大消費電力 | 7W以下 | 6.5W以下 |
| 使用温度範囲 | 0～＋40℃（氷結なきこと） | -20～＋50℃（氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露なきこと） | 25～95%RH（結露なきこと） |
| 外形寸法（W×H×D） | 190.2×133.6×24mm | 130×260×60mm |
| CADデータ |
|
|
| 質量 | 約370g | 約800g |
| 外形寸法図 |
|
|
＊出力制御対応です。
＊本機は余剰電力買取制度と全量買取制度に対応した製品です。余剰電力買取制度でご使用の場合は、パワーコンディショナの組み合わせの定格出力の合計が20kW以内の場合に表示が可能です。
＊パワーコンディショナは最大6台まで接続可能です。
＊カラー表示ユニットは最大3台まで増設可能です。くわしくは販売店にお問い合わせください。
＊本機は余剰電力買取制度と全量買取制度に対応した製品です。余剰電力買取制度でご使用の場合は、パワーコンディショナの組み合わせの定格出力の合計が20kW以内の場合に表示が可能です。
＊パワーコンディショナは最大6台まで接続可能です。
＊カラー表示ユニットは最大3台まで増設可能です。くわしくは販売店にお問い合わせください。
表示器／カラー表示器
TPV-CM002D
カラー表示ユニット、計測ユニット、付属品が含まれています。
希望小売価格
104,500円（税込）
2017年4月25日（火）注文受付分をもって販売終了
■カラー表示ユニット
TPV-CM002D-CM
屋内/屋外設置用パワーコンディショナ対応
（TPV-H4J-M2には対応しておりません）
（TPV-H4J-M2には対応しておりません）
■計測ユニット
TPV-CM002D-SU
| 型式 | TPV-CM002D-CM | TPV-CM002D-SU |
|---|---|---|
| 出力制御対応 | ─ | ─ |
| 画面 | カラーTFT 5.7インチ | ─ |
| 表現内容 | 発電、消費、買電、売電、環境換算（CO2/石油）、省エネガイド機能、時間帯別電力量表示、前年実績比など | ─ |
| 設置方法 | 卓上/壁掛け（屋内） | 壁面設置（屋内） |
| 定格入力電圧 | DC6V（専用ACアダプタ） | 単相3線式 100/200V |
| 最大消費電力 | 6W以下 | 3W以下 |
| 使用温度範囲 | -10～＋40℃（氷結なきこと） | -10～＋40℃（氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露なきこと） | 25～85%RH（結露なきこと） |
| 外形寸法（W×H×D） | 160×127×33mm | 135×207×37mm |
| CADデータ |
|
|
| 質量 | 約320g | 約410g |
| 外形寸法図 |
|
|
| 型式 | TPV-CM002D-CM |
|---|---|
| 出力制御対応 | ─ |
| 画面 | カラーTFT 5.7インチ |
| 表現内容 | 発電、消費、買電、売電、環境換算（CO2/石油）、省エネガイド機能、時間帯別電力量表示、前年実績比など |
| 設置方法 | 卓上/壁掛け（屋内） |
| 定格入力電圧 | DC6V（専用ACアダプタ） |
| 最大消費電力 | 6W以下 |
| 使用温度範囲 | -10～＋40℃（氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露なきこと） |
| 外形寸法（W×H×D） | 160×127×33mm |
| CADデータ |
|
| 質量 | 約320g |
| 外形寸法図 |
|
| 型式 | TPV-CM002D-SU |
|---|---|
| 出力制御対応 | ─ |
| 画面 | ─ |
| 表現内容 | ─ |
| 設置方法 | 壁面設置（屋内） |
| 定格入力電圧 | 単相3線式 100/200V |
| 最大消費電力 | 3W以下 |
| 使用温度範囲 | -10～＋40℃（氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露なきこと） |
| 外形寸法（W×H×D） | 135×207×37mm |
| CADデータ |
|
| 質量 | 約410g |
| 外形寸法図 |
|
＊本機は余剰電力買取制度に対応した製品です。パワーコンディショナの組み合わせの定格出力の合計が20kW以内の場合に表示が可能です。全量買取制度にて表示器を使用する場合はTPV-CM003Aをご利用ください。
＊パワーコンディショナは最大5台まで接続可能です。
＊カラー表示ユニットは無線の場合最大5台まで増設可能です。複数台接続する場合、専用ACアダプタなどのオプション品の購入が必要です。くわしくは販売店にお問い合わせください。
＊パワーコンディショナは最大5台まで接続可能です。
＊カラー表示ユニットは無線の場合最大5台まで増設可能です。複数台接続する場合、専用ACアダプタなどのオプション品の購入が必要です。くわしくは販売店にお問い合わせください。
TPV-CM003A
カラー表示ユニット、計測ユニット、付属品が含まれています。パワーコンディショナと計測ユニット間の通信ケーブルは同梱されていません。別途PCS間通信ケーブル（屋内外共用）手配が必要です。くわしくは下記をご確認ください。
希望小売価格
107,140円（税込）
■カラー表示ユニット
TPV-CM003A-CM
屋内/屋外設置用パワーコンディショナ対応
（TPV-H4J-M2には対応しておりません)
（TPV-H4J-M2には対応しておりません)
■計測ユニット
TPV-CM003A-SU
| 型式 | TPV-CM003A-CM | TPV-CM003A-SU |
|---|---|---|
| 出力制御対応 | ─ | ─ |
| 画面 | カラーTFT 5.7インチ | ─ |
| 表現内容 | 発電状態、発電量実績、発電量過去比較、システム情報、各種設定表示など | ─ |
| 設置方法 | 卓上/壁掛け | 壁面設置 |
| 定格入力電圧 | DC6V（専用ACアダプタ） | 単相3線式100/200Vまたは単相2線式100V |
| 最大消費電力 | 6W以下 | 3W以下 |
| 使用温度範囲 | -10～＋40℃（氷結なきこと） | -10～＋40℃（氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露なきこと） | 25～85%RH（結露なきこと） |
| 外形寸法（W×H×D） | 160×127×33mm | 135×207×37mm |
| CADデータ |
|
|
| 質量 | 約320g | 約410g |
| 外形寸法図 |
|
|
| 型式 | TPV-CM003A-CM |
|---|---|
| 出力制御対応 | ─ |
| 画面 | カラーTFT 5.7インチ |
| 表現内容 | 発電状態、発電量実績、発電量過去比較、システム情報、各種設定表示など |
| 設置方法 | 卓上/壁掛け |
| 定格入力電圧 | DC6V（専用ACアダプタ） |
| 最大消費電力 | 6W以下 |
| 使用温度範囲 | -10～＋40℃（氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露なきこと） |
| 外形寸法（W×H×D） | 160×127×33mm |
| CADデータ |
|
| 質量 | 約320g |
| 外形寸法図 |
|
| 型式 | TPV-CM003A-SU |
|---|---|
| 出力制御対応 | ─ |
| 画面 | ─ |
| 表現内容 | ─ |
| 設置方法 | 壁面設置 |
| 定格入力電圧 | 単相3線式100/200Vまたは単相2線式100V |
| 最大消費電力 | 3W以下 |
| 使用温度範囲 | -10～＋40℃（氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露なきこと） |
| 外形寸法（W×H×D） | 135×207×37mm |
| CADデータ |
|
| 質量 | 約410g |
| 外形寸法図 |
|
＊本機は全量買取制度に対応した製品です。パワーコンディショナの組み合わせの定格出力合計が50kW未満の場合に表示が可能です。余剰電力買取制度にて表示器を使用する場合は、TPV-CM002Dをご利用ください。
＊パワーコンディショナは最大12台まで接続可能です。
＊カラー表示ユニットは無線の場合最大5台まで増設可能です。複数台接続する場合、専用ACアダプタなどのオプション品の購入が必要です。くわしくは販売店にお問い合わせください。
＊パワーコンディショナは最大12台まで接続可能です。
＊カラー表示ユニットは無線の場合最大5台まで増設可能です。複数台接続する場合、専用ACアダプタなどのオプション品の購入が必要です。くわしくは販売店にお問い合わせください。
接続箱
TOS-CBS4C-R
希望小売価格
28,600円（税込）
| 型式 | TOS-CBS4C-R | |
|---|---|---|
| 入力回路 | 回路数 | 4回路 |
| 電圧 | DC300V（1回路） | |
| 電流 | 9A（1回路） | |
| 出力回路 | 回路数 | 1回路 |
| 入力分岐開閉器性能 | 定格電圧 | DC300V |
| 定格電流 | DC10A | |
| 極数 | 2極 | |
| 逆流防止ダイオード | 逆耐圧 | 1000V |
| 出力電流 | 20A | |
| 使用温度範囲 | -20～＋50℃（氷結なきこと） | |
| 使用湿度範囲 | 25～85%RH（結露なきこと） | |
| キャビネット素材 | 難燃性プラスチック | |
| 外形寸法（W×H×D） | 220×290×115mm | |
| 質量 | 約2.2kg | |
| 設置場所 | 屋外（軒下壁掛け）／屋内 | |
| 外形寸法図 |
|
|
＊海岸より飛散した海水が直接当たらない場所に設置してください。
KTN-PVB6C-M
希望小売価格
38,500円（税込）
| 型式 | KTN-PVB6C-M | |
|---|---|---|
| 入力回路 | 回路数 | 6回路 |
| 電圧 | DC300V（1回路） | |
| 電流 | 8A（1回路） | |
| 出力回路 | 回路数 | 1回路 |
| 入力分岐開閉器性能 | 定格電圧 | DC300V |
| 定格電流 | DC10A | |
| 極数 | 2極 | |
| 逆流防止ダイオード | 逆耐圧 | 800V |
| 出力電流 | 30A | |
| 使用温度範囲 | -10～＋50℃（氷結なきこと） | |
| 使用湿度範囲 | 25～85%RH（結露なきこと） | |
| キャビネット素材 | 電気亜鉛メッキ鋼板 | |
| 外形寸法（W×H×D） | 349×303×111mm | |
| 質量 | 約5.0kg | |
| 設置場所 | 屋外（軒下壁掛け）／屋内 | |
| 外形寸法図 |
|
|
＊塩害地域（海岸から2km以内〈沖縄・離島は全域〉）に設置する場合は、必ず屋内に設置してください。
太陽光発電ハイブリッド蓄電システム
ハイブリッド蓄電システム
蓄電池ユニット（屋内設置用）
TPV-S-B64
希望小売価格
1,650,000円（税込）
| 型式 | TPV-S-B64 |
|---|---|
| 内蔵蓄電池 | リチウムイオン電池 |
| 蓄電容量 | 6.4kWh（初期実効容量5.3kWh） |
| 定格入出力電力 | 2.2kW |
| 電圧範囲 | DC84V～117.6V |
| 使用温度範囲 | 屋内：－10～＋40℃ |
| 使用湿度範囲 | 25～95％RH（結露なきこと） |
| 外形寸法（W×H×D） | 406×640×165mm |
| CADデータ |
|
| 質量 | 約60kg |
＊放電時に商用系統に対して逆潮流しないように約0.1kWの電力を系統から買電します。＊充電開始時からシステムの自己診断のため、約10分間蓄電池ユニットの充放電が停止します。システムの自己診断終了後、充電が開始します。
ハイブリッドパワーコンディショナ
（屋外設置用）
（屋外設置用）
TPV-48HY-M3
希望小売価格
594,000円（税込）
| 型式 | TPV-48HY-M3 | |
|---|---|---|
| 出力制御対応 | － ※1※2 | |
| 直流入力 | 入力回路数 | 3回路（PV）、1回路（蓄電池） |
| 定格入力電圧 | DC330V | |
| 入力運転電圧範囲 | DC50V～450V | |
| 最大入力電圧 | DC450V | |
| 最大入力電力 | 2.5kW/1回路、5.2kW/3回路 | |
| 交流出力 | 定格出力電圧 | AC202V |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力 | 4.8kW（系統連系時）/1.5kW（自立運転時） | |
| 待機時消費電力 | 0.5W以下（夜間） | |
| 電力変換効率 | 96.0% | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：－20～＋50℃ | |
| 使用湿度範囲 | 25～95％RH（結露なきこと） | |
| 外形寸法（W×H×D） | 650×493×222mm | |
| CADデータ |
|
|
| 質量 | 約29kg | |
＊出力制御には対応していません。＊直射日光が当たらない場所へ設置してください。＊設置時には、ハイブリッドパワーコンディショナ本体に取付ベース板を取り付ける必要があります。＊排気やメンテナンスのため、設置の際は上面300mm、下面1, 600mm、右側面150mm、左側面150mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。＊塩害地域（海岸から500m以内または潮風が直接あたる場所〈沖縄・離島は全域〉では、屋外に設置できません。＊外形寸法および質量は取付ベース板を含んだ寸法です。 ＊ハイブリッドパワーコンディショナは、運転開始時と終了時にはスイッチ音、運転中・通電中には動作音がします。また、ハイブリッドパワーコンディショナは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。＊ソフトウェアアップデートにより出力制御対応とできますので販売店とご相談ください。ソフトウェアアップデートには追加費用（出張費用、追加作業費用等）が発生する場合があります。＊パワーコンディショナの保護機能により、周囲温度がある一定の温度以上になると、出力が抑制されることがあります。 ●電力変換効率は、JIS C 8961に基づく定格負荷効率です。
DC/DCコンバータ（屋外設置用）
TPV-S-D22
希望小売価格
341,000円（税込）
| 型式 | TPV-S-D22 | |
|---|---|---|
| 蓄電池側 | 定格入出力電圧 | DC103.6V |
| 定格入出力電力 | 2.2kW | |
| 入出力数 | 1入出力 | |
| 運転可能電圧範囲 | DC84～117.6V | |
| 最大入力電圧 | DC450V | |
| パワコン側 | 最大入出力電圧 | DC450V |
| 使用温度範囲 | 屋外：－20℃～＋50℃ | |
| 使用湿度範囲 | 25～95％RH（結露なきこと） | |
| 外形寸法（W×H×D） | 420×493×222mm（突起部除く） | |
| CADデータ |
|
|
| 質量 | 約16kg（取付板含む） | |
＊直射日光が当たらない場所へ設置してください。＊排気やメンテナンスのため、設置の際は上面300mm、下面1, 600mm、右側面150mm、左側面150mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。＊塩害地域（海岸から500m以内または潮風が直接あたる場所〈沖縄・離島は全域〉では、屋外に設置できません。＊外形寸法および質量は取付ベース板を含んだ寸法です。 ＊DC/DCコンバータは、運転開始時と終了時にはスイッチ音、運転中・通電中には動作音がします。また、DC/DCコンバータは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。
ハイブリッドパワーコンディショナ
（屋外設置用）
（屋外設置用）
TPV-48HY2-M3-A
希望小売価格
594,000円（税込）
TPV-48HY2-M3-B（増設用）
希望小売価格
594,000円（税込）
| 型式 | TPV-48HY2-M3-A
TPV-48HY2-M3-B（増設用） |
|
|---|---|---|
| 出力制御対応 | ○ | |
| 接続箱機能／昇圧機能 | ○／○ | |
| 直流入力 | 入力回路数 | 3回路（PV）、1回路（蓄電池） |
| 定格入力電圧 | DC330V | |
| 入力電圧範囲 | DC50V～450V | |
| 最大入力電圧 | DC450V | |
| 交流出力 | 定格出力電圧 | AC202V |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力 | 4.8kW（系統連系時）/1.5kW（自立運転時） | |
| 待機時消費電力（DC/DCコンバータ、蓄電池ユニットを含む） | 483VA（22W）以下 | |
| 電力変換効率 | 96.0% | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：－20～＋50℃（結露および氷結なきこと） | |
| 使用湿度範囲 | 25～95％RH（結露および氷結なきこと） | |
| 外形寸法（W×H×D） | 650×493×222mm | |
| CADデータ |
|
|
| 質量 | 約29kg | |
＊直射日光が当たらない場所へ設置してください。 ＊設置時には、ハイブリッドパワーコンディショナ本体に取付ベース板を取り付ける必要があります。 ＊排気やメンテナンスのため、設置の際は上面300mm、下面1,600mm、右側面150mm、左側面150mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。 ＊塩害地域（海岸から500m以内または潮風が直接あたる場所〈沖縄・離島は全域〉）では、設置できません（屋内設置は内線規程により禁止されています）。 ＊外形寸法および質量は取付ベース板を含んだ寸法です。 ＊ハイブリッドパワーコンディショナは、運転開始時・充電開始時と終了時にはスイッチ音、運転中・通電中には動作音がします。また、ハイブリッドパワーコンディショナは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。＊パワーコンディショナの保護機能により、周囲温度がある一定の温度以上になると、出力が抑制されることがあります。ソフトウェアアップデートには追加費用（出張費用、追加作業費用等）が発生する場合があります。 ＊ 電力変換効率は、JIS C 8961に基づく定格負荷効率です。
DC/DCコンバータ（屋外設置用）
TPV-S2-D22
希望小売価格
341,000円（税込）
| 型式 | TPV-S2-D22 | |
|---|---|---|
| 蓄電池側 | 定格入出力電圧 | DC103.6V |
| 定格入出力電力 | 2.2kW | |
| 入出力数 | 1入出力 | |
| 運転可能電圧範囲 | DC84～117.6V | |
| 最大入力電圧 | DC450V | |
| パワコン側 | 最大入出力電圧 | DC450V |
| 使用温度範囲 | 屋外：－20℃～＋50℃ | |
| 使用湿度範囲 | 25～95％RH（結露なきこと） | |
| 外形寸法（W×H×D） | 420×493×222mm（突起部除く） | |
| CADデータ |
|
|
| 質量 | 約16kg（取付板含む） | |
＊直射日光が当たらない場所へ設置してください。＊排気やメンテナンスのため、設置の際は上面300mm、下面1, 600mm、右側面150mm、左側面150mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。＊塩害地域（海岸から500m以内または潮風が直接あたる場所〈沖縄・離島は全域〉では、屋外に設置できません。＊外形寸法および質量は取付ベース板を含んだ寸法です。 ＊DC/DCコンバータは、運転開始時と終了時にはスイッチ音、運転中・通電中には動作音がします。また、DC/DCコンバータは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。
■ハイブリッドパワーコンディショナとDC/DCコンバータを設置するには、横に並べて設置する場合と縦に並べて設置する場合があります。
＊横に並べて設置する場合は、設置面に対し左側にDC/DCコンバータを右側にハイブリッドパワーコンディショナを設置してください。DC/DCコンバータとパワーコンディショナを左右逆に設置しないでください。
＊縦に並べて設置する場合は、設置面に対し上側にDC/DCコンバータを下側にハイブリッドパワーコンディショナを設置してください。DC/DCコンバータとパワーコンディショナを上下逆に設置しないでください。
＊パワーコンディショナ.DC/DCコンバータ間に配線する別売ケーブル（DC/DCコンバータ入出力ケーブルおよびDC/DCコンバータ通信ケーブル）の長さ（2.9m/5m）を考慮して設置場所を確認してください。パワーコンディショナ.DC/DCコンバータ間のDC/DCコンバータ入出力ケーブルは電圧が150Vを超えるため、必ず屋側配線にしてください（内線規程により定められています）。くわしい設置条件は販売店へご確認ください。
■ハイブリッドパワーコンディショナとDC/DCコンバータを設置するには、横に並べて設置する場合と縦に並べて設置する場合があります。
＊横に並べて設置する場合は、設置面に対し左側にDC/DCコンバータを右側にハイブリッドパワーコンディショナを設置してください。DC/DCコンバータとパワーコンディショナを左右逆に設置しないでください。
＊縦に並べて設置する場合は、設置面に対し上側にDC/DCコンバータを下側にハイブリッドパワーコンディショナを設置してください。DC/DCコンバータとパワーコンディショナを上下逆に設置しないでください。
＊パワーコンディショナ.DC/DCコンバータ間に配線する別売ケーブル（DC/DCコンバータ入出力ケーブルおよびDC/DCコンバータ通信ケーブル）の長さ（2.9m/5m）を考慮して設置場所を確認してください。パワーコンディショナ.DC/DCコンバータ間のDC/DCコンバータ入出力ケーブルは電圧が150Vを超えるため、必ず屋側配線にしてください（内線規程により定められています）。くわしい設置条件は販売店へご確認ください。
ハイブリッドパワーコンディショナ モジュール別搭載可能枚数
| パワーコンディショナ（1台あたり） | 345W(SPR-X21-345) | ||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-55HY3-M3-A
/TPV-55HY3-M3-B |
5.5kW | 5枚～15枚 | 1.725～5.175 |
| パワーコンディショナ（1台あたり） | 205W(TMX-205P-WHT-J) | ||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| ENG-B5048C1-P1
/ENG-B5048C2-P1 |
4.8kW | 8枚～28枚 | 1.64～5.74 |
| パワーコンディショナ（1台あたり） | 240W(TJM-240PP-WHT-J) | ||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-55HY3-M3-A/TPV-55HY3-M3-B | 5.5kW | 7枚～30枚 | 1.68～7.20 |

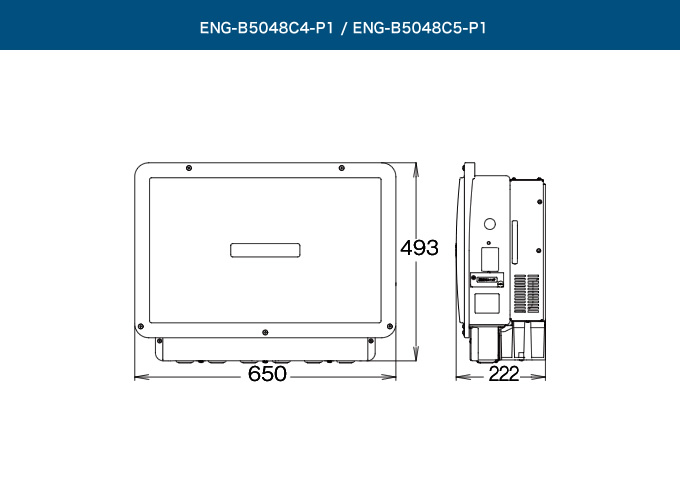

| ENG-B5048C4-P1 ENG-B5048C5-P1 |
4.8kW | 7枚～24枚 | 1.68～5.76 |
| パワーコンディショナ（1台あたり） | 255W(TGX-255PM-WHT-J) | ||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-55HY3-M3-A/TPV-55HY3-M3-B | 5.5kW | 7枚～27枚 | 1.785～6.885 |
| ENG-B5048C4-P1 ENG-B5048C5-P1 |
4.8kW | 7枚～22枚 | 1.785～5.610 |
| パワーコンディショナ（1台あたり） | 250W(SPR-250NE-WHT-J) | 270W(TML-270N-WHT-J) | |||
|---|---|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-48HY2-M3-A
/TPV-48HY2-M3-B |
4.8kW | 7枚～21枚 | 1.75～5.25 | 6枚～21枚 | 1.62～5.67 |
| TPV-48HY-M3 | 4.8kW | 7枚～21枚 | 1.75～5.25 | 6枚～21枚 | 1.62～5.67 |
| ENG-B5048C1-P1
/ENG-B5048C2-P1 |
4.8kW | 7枚～21枚 | 1.75～5.25 | 6枚～21枚 | 1.62～5.67 |
＊太陽電池モジュールの搭載容量（kW）がハイブリッドパワーコンディショナの定格出力（kW）を超える場合がありますが、日射状況、電力変換のロスなどにより、最大発電時でも電力損失はほとんどありません（当社試算による）。くわしくは販売店にご相談ください。
ハイブリッド蓄電システムのパッケージ型番と構成機器
| パッケージ型式 | 併設パッケージ
TPV-48HY2W-PKG-MM ※ |
||
|---|---|---|---|
| 基本パッケージ
TPV-48HY2-PKG-MMA |
増設パッケージ
TPV-48HY2-PKG-MMB |
||
| 構成機器 | ハイブリッドパワーコンディショナ(4.8kW) | TPV-48HY2-M3-A | TPV-48HY2-M3-B |
| DC/DCコンバータ | TPV-S2-D22 | TPV-S2-D22 | |
| 蓄電池ユニット | TPV-S-B64 | TPV-S-B64 | |
| 計測ユニット | TPV-MU2B-M | ― | |
※ TPV-48HY2-PKG-MMA（基本パッケージ）、TPV-48HY2-PKG-MMB（増設パッケージ）、TPV-48HY2W-PKG-MM（併設パッケージ）は、各種申請等に使用するパッケージ型式です。
※ 併設パッケージ（TPV-48HY2W-PKG-MM）は基本パッケージ（TPV-48HY2-PKG-MMA）に増設パッケージ（TPV-48HY2-PKG-MMB）を同時設置する場合のパッケージ型式となります。ハイブリッド蓄電システムの併設は2セットまでとなります。
※ 増設パッケージ（TPV-48HY2-PKG-MMB）について、既設システムがTPV-48HY-PKG64-MMの場合、事前に既設システム側のソフトウェアのバージョンアップが必要です。
※ 併設パッケージ（TPV-48HY2W-PKG-MM）は基本パッケージ（TPV-48HY2-PKG-MMA）に増設パッケージ（TPV-48HY2-PKG-MMB）を同時設置する場合のパッケージ型式となります。ハイブリッド蓄電システムの併設は2セットまでとなります。
※ 増設パッケージ（TPV-48HY2-PKG-MMB）について、既設システムがTPV-48HY-PKG64-MMの場合、事前に既設システム側のソフトウェアのバージョンアップが必要です。
表示器／インテリジェントステーション Type H
TPV-MU2B-SET
TPV-MU2B-SET
カラー表示ユニット、計測ユニット、付属品が含まれています。
希望小売価格
154,000円（税込）
カラー表示ユニット
TPV-MU2B-D
計測ユニット
TPV-MU2B-M
| 型式 | TPV-MU2B-D | TPV-MU2B-M |
|---|---|---|
| 出力制御対応 | ○ ※3※4 | |
| 画面 | カラーTFT 7インチ | ─ |
| 表現内容 | 発電、消費、買電、売電、放電、充電、環境換算（CO2/石油）、省エネガイド機能、時間帯別電力量表示、前年実績比 など | 20年分（日間/月間/年間実績）日間実績データ：1時間ごと
月間実績データ：1日ごと 年間実績データ：1か月ごと |
| 設置方法 | 卓上/壁掛け（屋内） | 壁面設置（屋内） |
| 通信方式 | 2.4GHz 無線（IEEE802.11b/g準拠） | 2.4GHz 無線（IEEE802.11b/g/n準拠） |
| 定格入力電圧 | DC5V（専用ACアダプタを使用） | 単相二線式 100V |
| 最大消費電力 | 7W以下 | 6.5W以下 |
| 使用温度範囲 | 0～＋40℃（氷結なきこと） | -20～＋50℃（氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露なきこと） | 25～85%RH（結露なきこと） |
| 外形寸法（W×H×D） | 190.2×133.6×24mm | 130×260×60mm |
| CADデータ |
|
|
| 質量 | 約370g | 約800g |
＊住宅用太陽光発電ハイブリッド蓄電システム専用です。＊本機は余剰電力買取制度に対応した製品です（全量買取制度には対応していません）。＊パワーコンディショナの組み合わせの定格出力の合計が20kW以内の場合に表示が可能です。＊TPV-48HY2-M3-AまたはTPV-48HY2-M3-Bを含む複数台連携時は、TPV-PCS0**0B、TPV-PCS0**0B1、TPV-**M、TPV-**M1、TPV-**M-J4、TPV-**M1-J4、TPV-59R-M4、TPV-59R1-M4との接続ができます。最大6台まで接続可能です。（ただし、そのうちハイブリッドパワーコンディショナは2台まで）＊カラー表示ユニットは合計3台まで接続可能です。くわしくは販売店にお問い合わせください。
表示器／インテリジェントステーション Type H
TPV-MU1B-SET
TPV-MU1B-SET
カラー表示ユニット、計測ユニット、付属品が含まれています。
希望小売価格
154,000円（税込）
カラー表示ユニット
TPV-MU1B-D
計測ユニット
TPV-MU1B-M
| 型式 | TPV-MU1B-D | TPV-MU1B-M |
|---|---|---|
| 出力制御対応 | ○ | |
| 画面 | カラーTFT 7インチ | ─ |
| 表現内容 | 発電、消費、買電、売電、放電、充電、環境換算（CO2/石油）、省エネガイド機能、時間帯別電力量表示、前年実績比 など | 20年分（日間/月間/年間実績）日間実績データ：1時間ごと
月間実績データ：1日ごと 年間実績データ：1か月ごと |
| 設置方法 | 卓上/壁掛け（屋内） | 壁面設置（屋内） |
| 通信方式 | 2.4GHz 無線（IEEE802.11b/g準拠） | 2.4GHz 無線（IEEE802.11b/g/n準拠） |
| 定格入力電圧 | DC5V（専用ACアダプタを使用） | 単相３線式 100V/200V |
| 最大消費電力 | 7W以下 | 6.5W以下 |
| 使用温度範囲 | 0～＋40℃（氷結なきこと） | -20～＋50℃（氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露なきこと） | 25～85%RH（結露なきこと） |
| 外形寸法（W×H×D） | 190.2×133.6×24mm | 130×260×60mm |
| CADデータ |
|
|
| 質量 | 約370g | 約800g |
＊出力制御対応です。＊本機は余剰電力買取制度に対応した製品です。＊カラー表示ユニットは最大3台まで接続可能です。＊本カタログに掲載の表示器は計量法上の特定計量器ではなく、電力会社の売電電力量算定には別の計器が使われることと、本機での計算・表示上の四捨五入処理から、電力会社の算定する売電電力量とは異なり得ます。目安値ですので、電力会社の請求や振込みの電力量、金額と一致するものではありません。＊屋外設置用ハイブリッドパワーコンディショナ（TPV-48HY-M3対応）のみ使用可能です。●希望小売価格は消費税込価格となっています。 ●工事費等は含まれておりません。
特定負荷用分電盤（オプション）

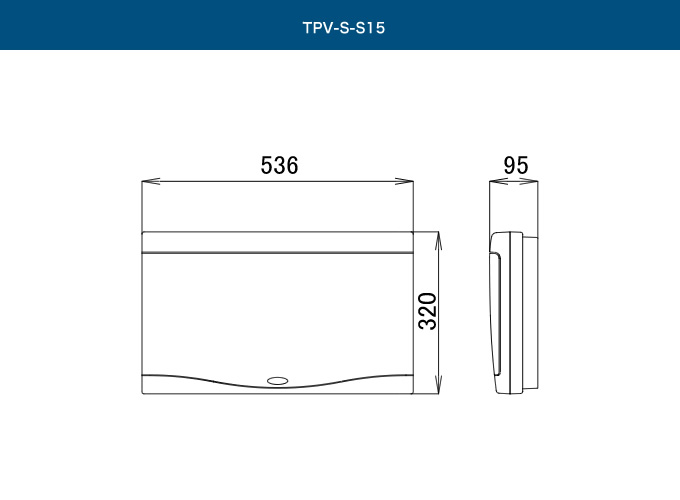

TPV-S-S15
希望小売価格
195,580円（税込）
| 型式 | TPV-S-S15 |
|---|---|
| 定格入力電圧 | AC101V |
| 電気方式 | 単相2線式 |
| 定格電流 | 合計15A |
| 出力分岐数 | 3 |
| 消費電力 | 約7VA |
| 使用温度範囲 | 屋内：-5～＋40°C |
| 使用湿度範囲 | 25～85%RH（結露なきこと） |
| 外形寸法（W×H×D） | 536×320×95mm |
| CADデータ |
|
| 質量 | 約5.4kg |
| 外形寸法図 |
|
＊出力分岐の3分岐のうち1分岐は計測ユニットの電源供給用として使用します。
蓄電システム [エネグーン スタンダードタイプ]（東芝ライテック製）
蓄電池本体

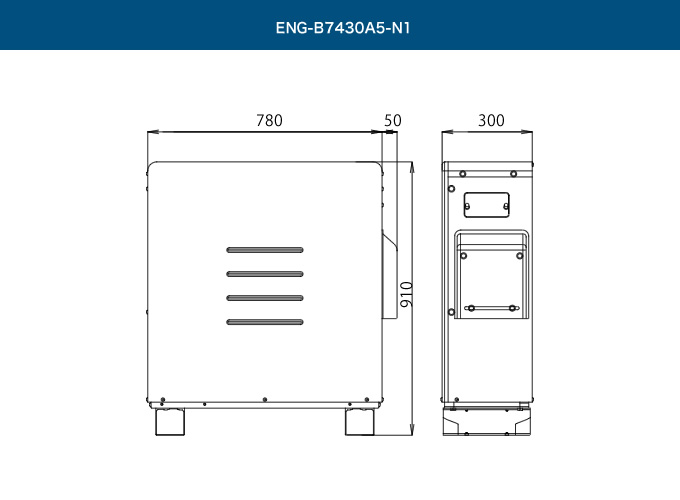

ENG-B7430A5-N1
希望小売価格
3,267,000円（税込）
| 型式 | ENG-B7430A5-N1 | |
|---|---|---|
| 負荷接続方式 | 系統連系型 | |
| 蓄電池部 | 電池種類 | 東芝二次電池SCiB™ |
| 蓄電容量 | 7.4kWh（初期実効容量6.9kWh） | |
| 充電時間 | 通常充電時：約5時間/急速充電時：約3時間 | |
| 入力 | 定格電圧 | 通常時:単相3線式200Ｖ |
| 停電時：単相2線式100V
（太陽光発電自立運転用入力端子付き） |
||
| 周波数 | 50Hz/60Hz | |
| 出力 | 定格電圧 | 通常時：単相2線式200V（単相３線に接続）/停電時：単相2線式100Ｖ |
| 定格電力 | 通常時：3.0kVA/停電時：2.0kVA | |
| 周波数 | 50Hz/60Hz | |
| 運転音 | 35dB以下 | |
| 使用条件 | 設置場所 | 屋外 |
| 使用温度範囲 | －20～＋40℃ ※19 | |
| 使用湿度範囲 | 10～95％ＲＨ（結露なきこと） | |
| 外形寸法
（W×H×D） |
780×910×300mm
（突起部を除く） |
|
| CADデータ |
|
|
| 質量 | 約133kg | |
| 外形寸法図 |
|
|
| 型式 | ENG-B7430A5-N1 | |
|---|---|---|
| 負荷接続方式 | 系統連系型 | |
| 蓄電池部 | 電池種類 | 東芝二次電池SCiB™ |
| 蓄電容量 | 7.4kWh（初期実効容量6.9kWh:JEM 1511による） | |
| 充電時間 | 通常充電時：約5時間/急速充電時：約3時間 | |
| 入力 | 定格電圧 | 通常時:単相3線式200Ｖ |
| 停電時：単相2線式100V
（太陽光発電自立運転用入力端子付き） |
||
| 周波数 | 50Hz/60Hz | |
| 出力 | 定格電圧 | 通常時：単相2線式200V（単相３線に接続）/停電時：単相2線式100Ｖ |
| 定格電力 | 通常時：3.0kVA/停電時：2.0kVA | |
| 周波数 | 50Hz/60Hz | |
| 運転音 | 35dB以下 | |
| 使用条件 | 設置場所 | 屋外 |
| 使用温度範囲 | －20～＋40℃ ※19 | |
| 使用湿度範囲 | 10～95％ＲＨ（結露なきこと） | |
| 外形寸法
（W×H×D） |
780×910×300mm
（突起部を除く） |
|
| CADデータ |
|
|
| 質量 | 約133kg | |
| 外形寸法図 |
|
|
※19 設置地域によっては、環境条件により設置できないことがあります。設置の環境条件については販売店にお問い合わせください。＊充放電運転をしていない場合でも非停電時約40W、停電時約30Wの電力を消費します。 ＊電流センサの計測上限は100Aまでです。 ＊「おまかせ」運転時は通常充電となります。コントローラの「充電」ボタンを押すと急速充電になります。「おこのみ」運転で充電電力設定を「大」に設定すると急速充電になります。 ＊系統に対して放電（逆潮流）しないように、ある程度、系統から電力を使用していないと放電できません。一度放電できなくなると、一定時間放電できないことがあります。 ＊太陽光発電システムが併設されており、押し上げ効果がない場合に逆潮流（売電）しているとき、放電できません。また、逆潮流から復帰したとき（売電終了後）に、一定時間（約300秒）運転できません。 ＊電池チェック：自動で１年に１度、蓄電池の運転状態をチェックします。くわしくは東芝HEMSのホームページ（https://www.tlt.co.jp/tlt/products/hems/index_j.htm））でご確認ください。＊耐重塩害仕様品（受注生産品）（ENG-B7430A5-N4）に関しては、東芝ライテック営業担当まで、お問い合わせください。
ENG-B7430A4-N1
希望小売価格
3,267,000円（税込）
| 型式 | ENG-B7430A4-N1 | |
|---|---|---|
| 負荷接続方式 | 系統連系型 | |
| 蓄電池部 | 電池種類 | 東芝二次電池SCiB™ |
| 蓄電容量 | 7.4kWh（初期実効容量6.9kWh） | |
| 充電時間 | 通常充電時：約5時間/急速充電時：約3時間 | |
| 入力 | 定格電圧 | 通常時:単相3線式200Ｖ |
| 停電時：単相2線式100V
（太陽光発電自立運転用入力端子付き） |
||
| 周波数 | 50Hz/60Hz | |
| 出力 | 定格電圧 | 通常時：単相2線式200V（単相３線に接続）/停電時：単相2線式100Ｖ |
| 定格電力 | 通常時：3.0kVA/停電時：2.0kVA | |
| 周波数 | 50Hz/60Hz | |
| 運転音 | 35dB以下 | |
| 使用条件 | 設置場所 | 屋外 |
| 使用温度範囲 | －20～＋40℃ ※11 | |
| 使用湿度範囲 | 10～95％ＲＨ（結露なきこと） | |
| 外形寸法
（W×H×D） |
780×1,025×300mm
（突起部を除く） |
|
| CADデータ | - | |
| 質量 | 約142kg | |
| 外形寸法図 | - | |
| 型式 | ENG-B7430A4-N1 |
|
|---|---|---|
| 負荷接続方式 | 系統連系型 | |
| 蓄電池部 | 電池種類 | 東芝二次電池SCiB™ |
| 蓄電容量 | 7.4kWh（初期実効容量6.9kWh） | |
| 充電時間 | 通常充電時：約5時間/急速充電時：約3時間 | |
| 入力 | 定格電圧 | 通常時:単相3線式200Ｖ |
| 停電時：単相2線式100V
（太陽光発電自立運転用入力端子付き） |
||
| 周波数 | 50Hz/60Hz | |
| 出力 | 定格電圧 | 通常時：単相2線式200V（単相３線に接続）/停電時：単相2線式100Ｖ |
| 定格電力 | 通常時：3.0kVA/停電時：2.0kVA | |
| 周波数 | 50Hz/60Hz | |
| 運転音 | 35dB以下 | |
| 使用条件 | 設置場所 | 屋外 |
| 使用温度範囲 | －20～＋40℃ ※11 | |
| 使用湿度範囲 | 10～95％ＲＨ（結露なきこと） | |
| 外形寸法
（W×H×D） |
780×1,025×300mm
（突起部を除く） |
|
| CADデータ | - | |
| 質量 | 約142kg | |
| 外形寸法図 | - | |
ENG-B6630A2-N4
耐重塩害仕様
希望小売価格 2,970,000円（税込）
希望小売価格 2,970,000円（税込）
ENG-B4425A2-N2
耐重塩害仕様
希望小売価格 2,310,000円（税込）
希望小売価格 2,310,000円（税込）
| 型式 | ENG-B6630A2-N4 | ENG-B4425A2-N2 | ENG-B4425A2-N4 | |
|---|---|---|---|---|
| 負荷接続方式 | 系統連系型 | |||
| 蓄電池部 | 電池種類 | 東芝製リチウムイオン二次電池SCiB™ | ||
| 蓄電容量 | 6.6kWh | 4.4kWh | ||
| 充電時間 | 通常充電時：約4時間/急速充電時：約2時間 | 通常充電時：約3時間/急速充電時：約2時間 | ||
| 入力 | 定格電圧 | 通常時:単相3線式200Ｖ | ||
| 停電時：単相2線式100V
（太陽光発電自立運転用入力端子付き） |
||||
| 周波数 | 50/60Hz | |||
| 出力 | 定格電圧 | 通常時：単相2線式200V（単相３線に接続）/停電時：単相2線式100Ｖ | ||
| 定格電力 | 通常時：3.0kVA/停電時：2.0kVA | 通常時：2.5kVA/停電時：2.0kVA | ||
| 周波数 | 50/60Hz | |||
| 運転音 | 35dB以下 | |||
| 使用条件 | 設置場所 | 屋外 | ||
| 使用温度範囲 | －20～＋40℃ ※11 | |||
| 使用湿度範囲 | 10～95％ＲＨ（結露なきこと） | |||
| 外形寸法
（W×H×D） |
780×1,000×300mm
（突起部を除く） |
780×850×300mm
（突起部を除く） |
||
| 質量 | 約138kg | 約110kg | ||
| 外形寸法図 |
|
|
||
※11 ※13 設置地域によっては、環境条件により設置できないことがあります。設置の環境条件については販売店にお問い合わせください。＊充放電運転をしていない場合でも非停電時約40W、停電時約30Wの電力を消費します。 ＊電流センサの計測上限は100Aまでです。 ＊「おまかせ」運転時は通常充電となります。コントローラの「充電」ボタンを押すと急速充電になります。「おこのみ」運転で充電電力設定を「大」に設定すると急速充電になります。 ＊系統に対して放電（逆潮流）しないように、ある程度、系統から電力を使用していないと放電できません。一度放電できなくなると、一定時間放電できないことがあります。 ＊太陽光発電システムが併設されており、押し上げ効果がない場合に逆潮流（売電）しているとき、放電できません。また、逆潮流から復帰したとき（売電終了後）に、一定時間（約300秒）運転できません。 ＊電池チェック：自動で１年に１度、蓄電池の運転状態をチェックします。くわしくは東芝HEMSのホームページ（https://www.tlt.co.jp/tlt/products/hems/index_j.htm））でご確認ください。 ＊耐重塩害仕様品（受注生産品）（ENG-B7430A5-N4）に関しては、東芝ライテック営業担当まで、お問い合わせください。
ENG-B6630A2-N2
希望小売価格
2,970,000円（税込）
| 型式 | ENG-B6630A2-N2 | |
|---|---|---|
| 負荷接続方式 | 系統連系型 | |
| 蓄電池部 | 電池種類 | 東芝製リチウムイオン二次電池SCiB™ |
| 蓄電容量 | 6.6kWh | |
| 充電時間 | 通常充電時：約4時間/急速充電時：約2時間 | |
| 入力 | 定格電圧 | 通常時:単相3線式200Ｖ |
| 停電時：単相2線式100V
（太陽光発電自立運転用入力端子付き） |
||
| 周波数 | 50/60Hz | |
| 出力 | 定格電圧 | 通常時：単相2線式200V（単相３線に接続）/停電時：単相2線式100Ｖ |
| 定格電力 | 通常時：3.0kVA/停電時：2.0kVA | |
| 周波数 | 50/60Hz | |
| 運転音 | 35dB以下 | |
| 使用条件 | 設置場所 | 屋外 |
| 使用温度範囲 | －20～＋40℃ ※11 | |
| 使用湿度範囲 | 10～95％ＲＨ（結露なきこと） | |
| 外形寸法
（W×H×D） |
780×1,000×300mm
（突起部を除く） |
|
| 質量 | 約138kg | |
| 外形寸法図 |
|
|
※11 設置地域によっては、環境条件により設置できないことがあります。設置の環境条件については販売店にお問い合わせください。
＊充放電運転をしていない場合でも非停電時約40W、停電時約30Wの電力を消費します。
＊電流センサの計測上限は100Aまでです。
＊電気機器が実際に使用できる電力量は、電力変換損失（定格出力時約６％）分だけ少なくなります。
＊「おまかせ」運転時は通常充電となります。コントローラの「充電」ボタンを押すと急速充電になります。「おこのみ」運転で充電電力設定を「大」に設定すると急速充電になります。
＊系統に対して放電（逆潮流）しないように、ある程度、系統から電力を使用していないと放電できません。一度放電できなくなると、一定時間放電できないことがあります。
＊太陽光発電システムが併設されており、押し上げ効果がない場合に逆潮流（売電）しているとき放電できません。また、逆潮流から復帰したとき（売電終了後）に、一定時間（約300秒）運転できません。
＊電池チェック：自動で１年に１度、蓄電池の運転状態をチェックします。くわしくは東芝HEMSのホームページ（ https://www.tlt.co.jp/tlt/products/hems/index_j.htm）でご確認ください。
＊耐重塩害仕様品（受注生産品）に関しては、東芝ライテック営業担当まで、お問い合わせください。
＊充放電運転をしていない場合でも非停電時約40W、停電時約30Wの電力を消費します。
＊電流センサの計測上限は100Aまでです。
＊電気機器が実際に使用できる電力量は、電力変換損失（定格出力時約６％）分だけ少なくなります。
＊「おまかせ」運転時は通常充電となります。コントローラの「充電」ボタンを押すと急速充電になります。「おこのみ」運転で充電電力設定を「大」に設定すると急速充電になります。
＊系統に対して放電（逆潮流）しないように、ある程度、系統から電力を使用していないと放電できません。一度放電できなくなると、一定時間放電できないことがあります。
＊太陽光発電システムが併設されており、押し上げ効果がない場合に逆潮流（売電）しているとき放電できません。また、逆潮流から復帰したとき（売電終了後）に、一定時間（約300秒）運転できません。
＊電池チェック：自動で１年に１度、蓄電池の運転状態をチェックします。くわしくは東芝HEMSのホームページ（ https://www.tlt.co.jp/tlt/products/hems/index_j.htm）でご確認ください。
＊耐重塩害仕様品（受注生産品）に関しては、東芝ライテック営業担当まで、お問い合わせください。
コントローラ・蓄電システム用分電盤
コントローラ
（Wi-SUN HAN）
ENG-C50A5
ENG-C50A5
（有線LAN）
ENG-C20A5
ENG-C20A5
希望小売価格
43,780円（税込）
| 型式 | ENG-C50A5 | ENG-C20A5 | |
|---|---|---|---|
| 通信用アダプタ | 通信方式 | 920MHz帯無線
Wi-SUN Single-Hop HAN |
有線LAN
100 BASE-TX/10 BASE-Te |
| 対応プロトコル | ECHONET Lite™ | ||
| 使用条件 | 設置場所 | 屋内 | |
| 構造 | 取付方法 | 壁露出固定 | |
| 外形寸法（W×H×D） | 146×120×22mm | ||
| 外形寸法図 |
|
||
＊「おまかせ」運転時は通常充電となります。コントローラの「充電」ボタンを押すと急速充電になります。「おこのみ」運転で充電電力設定を「大」に設定すると急速充電になります。
コントローラ
（Wi-SUN HAN）
ENG-C50A4
ENG-C50A4
（有線LAN）
ENG-C20A4
ENG-C20A4
希望小売価格
43,780円（税込）
| 型式 | ENG-C50A4 | ENG-C20A4 | |
|---|---|---|---|
| 通信用アダプタ | 通信方式 | 920MHz帯無線
Wi-SUN Single-Hop HAN |
有線LAN
100 BASE-TX/10 BASE-Te |
| 対応プロトコル | ECHONET Lite™ | ||
| 使用条件 | 設置場所 | 屋内 | |
| 構造 | 取付方法 | 壁露出固定（通信部埋め込み（2個用スイッチボックス）） | |
| 外形寸法（W×H×D） | 146×120×22mm | 146×120×52mm | |
コントローラ
（無線：BluetoothR Version2.1）
ENG-C10A2
ENG-C10A2
（有線LAN）
ENG-C20A2
ENG-C20A2
希望小売価格
43,780円（税込）
| 型式 | ENG-C10A2 | ENG-C20A2 | |
|---|---|---|---|
| 通信用アダプタ | 通信方式 | 無線：Bluetooth® Version2.1 |
有線LAN
100 BASE-TX/10 BASE-Te |
| 対応プロトコル | ECHONET Lite™ | ||
| 使用条件 | 設置場所 | 屋内 | |
| 構造 | 取付方法 | 壁露出固定 | |
| 外形寸法（W×H×D） | 146×120×22mm | ||
＊「おまかせ」運転時は通常充電となります。コントローラの「充電」ボタンを押すと急速充電になります。「おこのみ」運転で充電電力設定を「大」に設定すると急速充電になります。
蓄電システム用分電盤
ENG-CB13E53-62
希望小売価格
76,780円（税込）
| 型式 | ENG-CB13E53-62 |
|---|---|
| 構成機器 | 配線遮断器、漏電ブレーカ、分岐ブレーカ、切替器（保守用） |
| 外形寸法（W×H×D） | 500×320×95mm |
蓄電システム用分電盤
ENG-PB3062K-2N3D
希望小売価格
76,780円（税込）
| 型式 | ENG-PB3062K-2N3D |
|---|---|
| 構成機器 | 配線遮断器、漏電ブレーカ、分岐ブレーカ、切替器（保守用） |
| 外形寸法（W×H×D） | 500×320×110mm |
| 外形寸法図 |
|
蓄電システム [エネグーン ハイブリッドタイプ]（東芝ライテック製）
蓄電池本体
蓄電池（屋外設置）
ENG-B5022C4-B1
希望小売価格
1,540,000円（税込）
| 型式 | ENG-B5022C4-B1 |
|---|---|
| 内蔵蓄電池 | 東芝二次電池SCiB™ |
| 蓄電容量 | 5.0kWh（初期実効容量4.6kWh:JEM 1511による） |
| 定格入出力電力 | 2.2kW |
| 電圧範囲 | DC72V～134V |
| 使用温度範囲 | 屋内：-20～＋40°C |
| 使用湿度範囲 | 10～95％ RH（結露なきこと） |
| 外形寸法（W×H×D） | 780×910×300mm |
| CADデータ |
|
| 質量 | 約94kg |
＊くわしくは東芝ライテック株式会社のホームページでご確認ください。
蓄電池（屋内設置）
ENG-B5022C1-B1
希望小売価格
1,540,000円（税込）
| 型式 | ENG-B5022C1-B1 |
|---|---|
| 内蔵蓄電池 | 東芝製リチウムイオン二次電池SCiB™ |
| 蓄電容量 | 5.0kWh |
| 定格入出力電力 | 2.2kW |
| 電圧範囲 | DC72～134V |
| 使用温度範囲 | 屋内：0～＋40°C |
| 使用湿度範囲 | 10～95％ RH（結露なきこと） |
| 外形寸法（W×H×D） | 712×290×513mm |
| 質量 | 約95kg |
＊ 電気機器が実際に使用できる電力量は、電力交換損失分少なくなります。
ハイブリッドパワーコンディショナ
有線LAN:
ENG-B5048C4-P1
ENG-B5048C4-P1
希望小売価格
594,000円（税込）
Wi-SUN HAN※8（無線）：
ENG-B5048C5-P1
希望小売価格
594,000円（税込）
| 型式 | ENG-B5048C4-P1/ENG-B5048C5-P1 | |
|---|---|---|
| 出力制御対応 | ○ | |
| 接続箱機能／昇圧機能 | ○／○ | |
| 直流入力 | 入力回路数 | 3回路（PV）、1回路（蓄電池） |
| 定格入力電圧 | DC330V | |
| 入力運転電圧範囲 | DC50V～450V | |
| 最大入力電圧 | DC450V | |
| 交流出力 | 定格出力電圧 | AC202 |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力 | 4.8kW（系統連系時） 1.5kW（自立運転時） | |
| 電力変換効率※9 | 96.0% | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：－20～＋50℃ | |
| 使用湿度範囲 | 25～95％RH（結露なきこと） | |
| 外形寸法（W×H×D） | 650×493×222mm | |
| 質量 | 約29kg | |
| 外形寸法図 |
|
|
＊直射日光が当たらない場所へ設置してください。 ＊設置時には、ハイブリッドパワーコンディショナ本体に取付ベース板を取り付ける必要があります。 ＊排気やメンテナンスのため、設置の際は上面300mm、下面1,600mm、右側面150mm、左側面150mm、正面700mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。 ＊塩害地域（海岸から500m以内または潮風が直接当たる場所〈沖縄・離島は全域〉）では、設置できません（屋内設置は内線規程により禁止されています）。 ＊外形寸法および質量は取付ベース板を含んだ寸法です。 ＊ハイブリッドパワーコンディショナは、運転開始時・充電開始時と終了時にはスイッチ音、運転中・通電中には動作音がします。また、ハイブリッドパワーコンディショナは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。 ＊パワーコンディショナの保護機能により、周囲温度がある一定の温度以上になると、出力が抑制されることがあります。
※8 Wi-SUN HAN：「Wireless Smart Utility Network Home Area Network」の略で次世代無線通信規格の1つ。家電製品（照明、エアコンなど）に搭載し無線通信を使って、HEMSコントローラ（ホームゲートウェイ）と接続し、家庭のエネルギー管理や制御を行う無線システムのことです。 ※9 電力変換効率は、JIS C 8961に基づく定格負荷効率です。
ハイブリッドパワーコンディショナ
（有線LAN）
ENG-B5048C1-P1
ENG-B5048C1-P1
希望小売価格
594,000円（税込）
（Wi-SUN HAN）
ENG-B5048C2-P1
希望小売価格
594,000円（税込）
| 型式 | ENG-B5048C1-P1/ENG-B5048C2-P1 | |
|---|---|---|
| 出力制御対応 | ○ | |
| 直流入力 | 入力回路数 | 3回路（PV）、1回路（蓄電池） |
| 定格入力電圧 | DC330V | |
| 入力運転電圧範囲 | DC50V～450V | |
| 最大入力電圧 | DC450V | |
| 交流出力 | 定格出力電圧 | AC202 |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力 | 4.8kW（系統連系時） 1.5kW（自立運転時） | |
| 待機時消費電力（DC/DCコンバータ、蓄電池ユニットを含む） | 483VA（22W）以下 | |
| 電力変換効率 | 96.0% | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：－20～＋50℃ | |
| 使用湿度範囲 | 25～95％RH（結露なきこと） | |
| 外形寸法（W×H×D） | 650×493×222mm（取り付けベース板を含む） | |
| 質量 | 約29kg（配線・配管などを除く） | |
＊ 設置地域によっては、環境条例により設置できないことがあります。設置の環境条件については、担当の販売店または工事店にお問い合わせください。
DC/DCコンバータ（屋外設置用）
ENG-B5022C1-D1
希望小売価格
341,000円（税込）
| 型式 | ENG-B5022C1-D1 | |
|---|---|---|
| 蓄電池側 | 定格入出力電圧 | DC103.6V |
| 定格入出力電力 | 2.2kW | |
| 入出力数 | 1入出力 | |
| 運転可能電圧範囲 | DC72～134V | |
| パワコン側 | 最大入出力電圧 | DC450V |
| 使用温度範囲 | 屋外：－20～＋50℃ | |
| 使用湿度範囲 | 25～95％RH（結露なきこと） | |
| 外形寸法（W×H×D） | 420×493×222mm（突起部除く） | |
| 質量 | 約16kg（取付板含む） | |
| 外形寸法図 |
|
|
＊直射日光が当たらない場所へ設置してください。 ＊排気やメンテナンスのため、設置の際は上面300mm、下面1,600mm、右側面150mm、左側面150mm、正面700mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。 ＊塩害地域（海岸から500m以内または潮風が直接当たる場所〈沖縄・離島は全域〉）では、設置できません（屋内設置は内線規程により禁止されています）。 ＊外形寸法および質量は取付ベース板を含んだ寸法です。 ＊DC/DCコンバータは、運転開始時と終了時にはスイッチ音、運転中・通電中には動作音がします。また、DC/DCコンバータは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。 ＊設置方法について、くわしくは取扱説明書をご確認ください。＊パワーコンディショナからDC/DCコンバータ間に配線する別売ケーブル（DC/DCコンバータ入出力ケーブルおよびDC/DCコンバータ通信ケーブル）の長さ（2.9ｍ/5m）を考慮して設置場所を確認してください。パワーコンディショナからDC/DCコンバータ間のDC/DCコンバータ入出力ケーブルは電圧が150Vを超えるため、必ず屋側配線にしてください（内線規程により定められています）。くわしい設置条件は販売店へご確認ください。
計測・操作ユニット（CTセンサー2P 付）
ENG-M20C1
希望小売価格
122,837円（税込）
| 形式 | ENG-M20C1 |
|---|---|
| 出力制御 | ○※14※15 |
| パワーコンディショナ
最大接続台数 |
1台 |
| 表現内容 | 日間データ：24時間×32日（当日含）
月間データ：31日×13ヶ月（当月含） 年間データ：12ヶ月× 20 年間（当年含） |
| 設置方法 | 壁面設置（屋内） |
| 通信方法 | 2.4GHz 無線（IEEE802.11 b/g/n 準拠) |
| 定格入力電圧 | 単相2線式 100V |
| 最大消費電力 | 6.5W（11VA）以下 |
| 使用温度範囲 | －10℃～40℃（氷結なきこと） |
| 使用湿度範囲 | 25～85％ RH（結露なきこと） |
| 外形寸法（W×H×D） | 130×260×60mm |
| 質量 | 約800g |
※11 一般送配電事業者による出力制御開始前までに、必要な通信環境の準備、計測・操作ユニットのソフトウェアアップデート、出力制御に必要となる計測・操作ユニットの設定作業の対応が必要な場合がありますので、販売店とご相談し対応をお願いいたします。（機器の設置作業やソフトウェアアップデート対応には、追加費用〈出張費用、追加作業費用等〉が発生する場合があります） ※12 北海道電力、東北電力、北陸電力、中国電力、四国電力、九州電力、沖縄電力、淡路島南部地域を含む出力制御適用地域に設置する場合は一般送配電事業者への確約書の提出が必要です。出力制御適用地域は、一般送配電事業者からの出力制御をする際に別途インターネット環境が必要になります。インターネットへの接続には、別途プロバイダ（インターネット接続業者）との契約が必要です。利用には、プロバイダ利用料が別途必要となります。サービス内容や費用については、各プロバイダにお問い合わせください。
コントローラ・蓄電システム用分電盤
コントローラ エネグーン（ハイブリッドタイプ）専用
（Wi-SUN HAN）
ENG-C50C1
ENG-C50C1
（有線LAN）
ENG-C20C1
ENG-C20C1
希望小売価格
43,780円（税込）
| 型式 | ENG-C50C1 | ENG-C20C1 | |
|---|---|---|---|
| 通信用アダプタ | 通信方式 | 920MHz帯無線
Wi-SUN HAN |
有線LAN
100 BASE-TX/10 BASE-Te |
| 対応プロトコル | ECHONET Lite™ | ||
| 使用条件 | 設置場所 | 屋内 | |
| 構造 | 取付方法 | 壁露出固定（通信部埋め込み〈2個用スイッチボックス〉） | |
| 外形寸法（W×H×D） | 146×120×22mm | 146×120×52mm | |
自動電源切替機能付分電盤（ハイブリッドタイプ）専用
ENG-CB13E53-62DSM
希望小売価格
217,800円（税込）
| 型式 | ENG-CB13E53-62DSM |
|---|---|
| 外形寸法（W×H×D） | 536×320×95mm |
＊ ハイブリッドタイプ以外には使用できません。
太陽光発電HEMS連携システム
表示器／太陽光発電HEMS連携システム
PA17MSEK7L2AAS1-PV
希望小売価格
43,780円（税込）
■PVタブレット
| 型式 | PA17MSEK7L2AAS1-PV |
|---|---|
| 出力制御 | ─ |
| 対応パワーコンディショナー | 〈屋内設置用〉TPV-PCS0＊＊0B、TPV-PCS0＊＊0B1 〈屋外設置用〉TPV-＊＊M、TPV-＊＊M1、TPV-＊＊M-J4、TPV-＊＊M1-J4、TPV-＊＊M2-J4、TPV-59R-M4、TPV-59R1-M4 |
| プラットフォーム | Android™ 4.4（KitKat®） |
| ＣＰＵ | インテル® Atom™ Z3735G
プロセッサー 1.33GHz |
| ディスプレイ | 7.0型ワイド WSVGA TFTカラー LED液晶
（省電力LEDバックライト）600×1,024ドット |
| 内蔵フラッシュメモリ | 16GB内蔵フラッシュメモリ |
| バッテリー駆動時間 | 約5.5時間 ※16 |
| 通信機能 | 無線LAN IEEE802.11b/g/n準拠、
Bluetooth®ワイヤレステクノロジー Ver.4.0 ※17 |
| カードスロット | microSDカードスロット×1 |
| 外形寸法（W×H×D） | 199×119.8×10.9mm（突起部含まず） |
| 質量 | 約350g ※18 |
| 外形寸法図 |
|
※16 連続動画再生時の駆動時間。ただし、実際の駆動時間は使用環境および設定などにより異なります。バッテリー駆動時間および充電時間は、使用環境により異なります。保証値ではありません。 ※17 2.4GHz帯の無線LANまたはWiMAX：Version1.1以降のBluetoothワイヤレステクノロジーを用いた機器と互換性があります。 ※18 最大通信速度は理論値です。無線通信距離は障害物がない場合の見通し距離です。電波の特性上、環境条件により通信距離、通信速度は異なります
HEM-EM35B-B1（920MHz帯無線）
HEM-EM32B-B1（有線LAN）
希望小売価格
93,280円（税込）
屋内/屋外設置用パワーコンディショナ対応
＊出力制御には対応していません。
（TPV-H4J-M2には対応しておりません）
＊出力制御には対応していません。
（TPV-H4J-M2には対応しておりません）
■エネルギー計測ユニット
| 型式 | HEM-EM35B-B1 | HEM-EM32B-B1 | |
|---|---|---|---|
| 出力制御 | ─ | ||
| 対応パワーコンディショナ | TPV-PCS0**0B、TPV-PCS0**0B1、TPV-**M、TPV-**M1、TPV-**M-J4、TPV-**M1-J4、TPV-59R-M4、TPV-59R1-M4 | ||
| 動作環境温度/湿度 | 温度0～＋40℃/湿度85％以下（結露なきこと） | ||
| 設置場所 | 屋内（非防水） | ||
| 電源 | 単相３線式 AC100V 50Hz/60Hz
電源配線：速結端子台（3極） VVF線φ1.6～2.0mm |
||
| 消費電力 | 4.0W以下 | ||
| 検出方式 | 電流検出：専用電流センサ（CT）
○主幹用：1回路 ○分岐用：10回路（オプションで最大30回路増設可能） ○太陽光発電・燃料電池用 |
||
| その他検出：ガス量計測、流量（水道）計測 | |||
| 通信用アダプタ ※8 | 通信方式 | 920MHz帯無線：Wi-SUN HAN | 有線LAN ※9：100BASE-TX/10BASE-Te |
| 通信距離 | － | 100m以内 | |
| 通信規格 | ECHONETLite™ | ||
| 外形寸法（W×H×D） | 150×320×110mm | ||
| 質量 | 約2.0kg | ||
| 外形寸法図 |
|
||
※8 ホームゲートウェイ、ITアクセスポイントと通信するためにHEMS対応電気製品に組み込む、あるいは接続して使用する通信用アダプタのことです。
※9 有線LANケーブルは同梱しておりませんので、市販品（CAT5以上、ブーツなしストレートLANケーブル）をご利用ください。
※10 Bluetooth®：Version1.1以降のBluetooth®ワイヤレステクノロジーを用いた機器と互換性があります。
※9 有線LANケーブルは同梱しておりませんので、市販品（CAT5以上、ブーツなしストレートLANケーブル）をご利用ください。
※10 Bluetooth®：Version1.1以降のBluetooth®ワイヤレステクノロジーを用いた機器と互換性があります。
HEM-EM31B-B1
希望小売価格
93,280円（税込）
屋内/屋外設置用パワーコンディショナ対応
＊出力制御には対応していません。
（TPV-H4J-M2には対応しておりません）
＊出力制御には対応していません。
（TPV-H4J-M2には対応しておりません）
■エネルギー計測ユニット
| 型式 | HEM-EM31B-B1 |
|---|---|
| 出力制御 | ─ |
| 通信規格 | ECHONETLite™ |
| 動作環境温度/湿度 | 温度0～＋40℃/湿度85％以下（結露なきこと） |
| 設置場所 | 屋内 |
| 電源 | 単相３線式 AC100V 50Hz/60Hz
電源配線：速結端子台（3極） VVF線φ1.6～2.0mm |
| 消費電力 | 4.0W以下 |
| 通信方式 | Bluetooth® Version2.1※10 |
| 通信距離 | 見通し100m以内※20 |
| PCS接続方式 | シリアル通信（RS-485） |
| 外形寸法（W×H×D） | 150×320×110mm |
| 質量 | 約2.0kg |
※10 Bluetooth®：Version1.1以降のBluetooth®ワイヤレステクノロジーを用いた機器と互換性があります。
※20 電波の特性上、環境条件により通信距離、通信速度は異なります。
※20 電波の特性上、環境条件により通信距離、通信速度は異なります。
ホームゲートウェイ
HEM-GW26A-M
希望小売価格
33,000円（税込）
＊出力制御には対応していません。
| 型式 | HEM-GW26A-M | |
|---|---|---|
| 出力制御対応 | ─ | |
| 動作環境 温度/湿度 | 温度＋5～＋35℃/湿度30％～80％RH（結露なきこと） | |
| 設置場所 | 屋内（非防水） | |
| 電源（ACアダプタ） | AC100V 50Hz/60Hz | |
| 消費電力 | 4.8W以下 | |
| ネットワークインターフェース | ＷＡＮ | 100BASE-TX/10BASE-T 1ポート |
| ＬＡＮ | 100BASE-TX/10BASE-T 2ポート | |
| 無線通信Bluetooth® | 通信方式 | Bluetooth® Version3.0 ※8 |
| 通信距離 ※10 | 見通し100m | |
| マルチポイント接続 | 7台 | |
| 無線LAN | 最大通信速度 ※10 | IEEE802.11b：最大11Mbps、IEEE802.11g：最大54Mbps、IEEE802.11n：最大300Mbps |
| 920MHz帯無線 ※10 | 通信規格 | Wi-SUN profile for ECHONET Lite™ |
| 通信用アダプタ | ECHONET Lite™/ECHONET™ | |
| 外形寸法（W×H×D） | 125×125×28.5mm | |
| 質量 | 約255g | |
| 型式 | HEM-GW26A-M | |
|---|---|---|
| 出力制御対応 | ─ | |
| 動作環境 温度/湿度 | 温度＋5～＋35℃/湿度30％～80％RH（結露なきこと） | |
| 設置場所 | 屋内（非防水） | |
| 電源（ACアダプタ） | AC100V 50Hz/60Hz | |
| 消費電力 | 4.8W以下 | |
| ネットワークインターフェース | ＷＡＮ | 100BASE-TX/10BASE-T 1ポート |
| ＬＡＮ | 100BASE-TX/10BASE-T 2ポート | |
| 無線通信Bluetooth® | 通信方式 | Bluetooth® Version3.0 ※8 |
| 通信距離 ※10 | 見通し100m | |
| マルチポイント接続 | 7台 | |
| 無線LAN | 最大通信速度 ※10 | IEEE802.11b：最大11Mbps、IEEE802.11g：最大54Mbps、IEEE802.11n：最大300Mbps |
| 920MHz帯無線 ※10 | 通信規格 | Wi-SUN profile for ECHONET Lite™ |
| 通信用アダプタ | ECHONET Lite™/ECHONET™ | |
| 外形寸法（W×H×D） | 125×125×28.5mm | |
| 質量 | 約255g | |
※8 Bluetooth®：Version1.1以降のBluetooth®ワイヤレステクノロジーを用いた機器と互換性があります。※10 最大通信速度は理論値です。無線通信距離は障害物がない場合の見通し距離です。電波の特性上、環境条件により通信距離、通信速度は異なります。
ホームゲートウェイ
HEM-GW16A-M
希望小売価格
33,000円（税込）
| 型式 | HEM-GW16A-M | |
|---|---|---|
| 出力制御対応 | ─ | |
| 動作環境 温度/湿度 | 温度＋5～＋35℃/湿度30％～80％RH（結露なきこと） | |
| 設置場所 | 屋内（非防水） | |
| 電源（ACアダプタ） | AC100V 50Hz/60Hz | |
| 消費電力 | 4.8W以下 | |
| ネットワークインターフェース | ＷＡＮ | 100BASE-TX/10BASE-T 1ポート |
| ＬＡＮ | 100BASE-TX/10BASE-T 2ポート | |
| 無線通信Bluetooth® | 通信方式 | Bluetooth® Version3.0 ※8 |
| 通信距離 ※10 | 見通し100m | |
| マルチポイント接続 | 7台 | |
| 無線LAN | 最大通信速度 ※10 | IEEE802.11b：最大11Mbps、IEEE802.11g：最大54Mbps、IEEE802.11n：最大300Mbps |
| 920MHz帯無線 ※10 | 通信規格 | Wi-SUN profile for ECHONET Lite™ |
| 通信用アダプタ | ECHONET Lite™/ECHONET™ | |
| 外形寸法（W×H×D） | 125×125×28.5mm | |
| 質量 | 約255g | |
| 型式 | HEM-GW16A-M | |
|---|---|---|
| 出力制御対応 | ─ | |
| 動作環境 温度/湿度 | 温度＋5～＋35℃ /湿度30％～80％（結露なきこと） | |
| 設置場所 | 屋内（非防水） | |
| 電源（ACアダプタ） | AC100V 50Hz/60Hz | |
| 消費電力 | 4.8W以下 | |
| ネットワークインターフェース | ＷＡＮ | 100BASE-TX/10BASE-T 1ポート |
| ＬＡＮ | 100BASE-TX/10BASE-T 2ポート | |
| 無線通信Bluetooth® | 通信方式 | Bluetooth® Version2.1 ※8 |
| 通信距離 ※10 | 見通し100m ※9 | |
| マルチポイント接続 | 7台 | |
| 無線LAN | 最大通信速度 ※10 | IEEE802.11b：最大11Mbps、IEEE802.11g：最大54Mbps、IEEE802.11n：最大300Mbps |
| 920MHz帯無線 ※10 | 通信規格 | Wi-SUN profile for ECHONETLite™ |
| 通信用アダプタ ※8 | ECHONETLite™/ECHONET™ | |
| 外形寸法（W×H×D） | 125×125×28.5mm | |
| 質量 | 約255g | |
※8 Bluetooth®：Version1.1以降のBluetooth®ワイヤレステクノロジーを用いた機器と互換性があります。※10 最大通信速度は理論値です。無線通信距離は障害物がない場合の見通し距離です。電波の特性上、環境条件により通信距離、通信速度は異なります。
ホームゲートウェイ
HEM-GW13A
| 型式 | HEM-GW13A | |
|---|---|---|
| 出力制御対応 | ─ | |
| ネットワークインターフェース | ＷＡＮ | 100BASE-TX/10BASE-T 1ポート |
| ＬＡＮ | 100BASE-TX/10BASE-T 2ポート | |
| 通信規格 | ECHONET Lite™ / ECHONET™ | |
| 動作環境 温度/湿度 | 温度＋5～＋35℃/湿度30％～80％RH（結露なきこと） | |
| 設置場所 | 屋内（非防水） | |
| 電源（ACアダプタ） | AC100V 50Hz/60Hz | |
| 消費電力 | 4.8W以下 | |
| 無線通信Bluetooth® | 通信方式 | Bluetooth® Version2.1 ※8 |
| 通信距離 ※10 | 見通し100m | |
| 無線通信Wi-Fi | 無線LAN規格 | IEEE802.11b/g/n |
| 外形寸法（W×H×D） | 140×140×28.5mm | |
| 質量 | 約255g | |
※8 Bluetooth®Version1.1以降のBluetooth®ワイヤレステクノロジーを用いた機器と互換性があります。※10 最大通信速度は理論値です。無線通信距離は障害物がない場合の見通し距離です。電波の特性上、環境条件により通信距離、通信速度は異なります。
※1 ソフトウェアアップデートにより出力制御対応とできますので販売店とご相談ください。ソフトウェアアップデートには追加費用（出張費用、追加作業費用等）が発生する場合があります。
※2 北海道電力、東北電力、北陸電力、中国電力、四国電力、九州電力、沖縄電力、淡路島南部地域を含む出力制御適用地域に設置する場合は小売電気事業者への確約書の提出が必要です。
※3 小売電気事業者による出力制御開始前までに、必要な通信環境の準備、インテリジェントステーション Type H・インテリジェントステーション・表示器のソフトウェアアップデート、出力制御に必要となるインテリジェントステーション Type H・インテリジェントステーション・表示器の設定作業の対応が必要な場合がありますので、販売店とご相談し対応をお願いいたします。（機器の設置作業やソフトウェアアップデート対応には、追加費用〈出張費用、追加作業費用等〉が発生する場合があります）
※4 北海道電力、東北電力、北陸電力、中国電力、四国電力、九州電力、沖縄電力、淡路島南部地域を含む出力制御適用地域に設置する場合は小売電気事業者への確約書の提出が必要です。出力制御適用地域は、小売電気事業者からの出力制御をする際に別途インターネット環境が必要になります。インターネットへの接続には、別途プロバイダ（インターネット接続業者）との契約が必要です。利用には、プロバイダ利用料が別途必要となります。サービス内容や費用については、各プロバイダにお問い合わせください。
● 本ページに掲載の表示器は計量法上の特定計量器ではなく、電力会社の売電電力量算定には別の計器が使われることと、本機での計算・表示上の四捨五入処理から、電力会社の算定する売電電力量とは異なり得ます。目安値ですので、電力会社の請求や振り込みの電力量、金額と一致するものではありません。
● 希望小売価格は消費税込価格となっています。
● 工事費等は含まれておりません。
● 画像はイメージです。実際の仕様とは異なる場合があります。
● オープン価格の商品は希望小売価格を定めておりません。
● AndroidはGoogle Inc.の商標または登録商標です。
● WiMAXは、WiMAXForumの商標または登録商標です。
● Bluetooth®は、その商標権者が所有しており、東芝エネルギーシステムズ株式会社はそのライセンスに基づき使用しています。
● Wi-SUN HAN:「Wireless Smart Utility Network Home Area Network」の略で次世代無線通信規格の1つ。家電製品（照明、エアコンなど）に搭載し無線通信を使ってHEMSコントローラ（ホームゲートウェイ）と接続し、家庭のエネルギー管理や制御を行う無線システムのことです。
● Wi-SUN：「Wireless Smart Utility Network」の略で次世代無線通信規格の1つ。ガスや電気、水道のメーターに端末機を搭載し無線通信を使って、効率的に検針データを収集する無線通信システムのことです。
● 本ページに掲載の表示器は計量法上の特定計量器ではなく、送配電事業者の売電電力量算定には別の計器が使われることと、本機での計算・表示上の四捨五入処理から、送配電事業者の算定する売電電力量とは異なり得ます。目安値ですので、小売電気事業者の請求や送配電事業者の振込みの電力量、金額と一致するものではありません。
● 設置場所・設置条件等、くわしくは販売店にご相談ください。
● 「ECHONET Lite」「ECHONET」はエコーネットコンソーシアムの商標です。
