XSOLパワーコンディショナ/XL-PNシリーズ

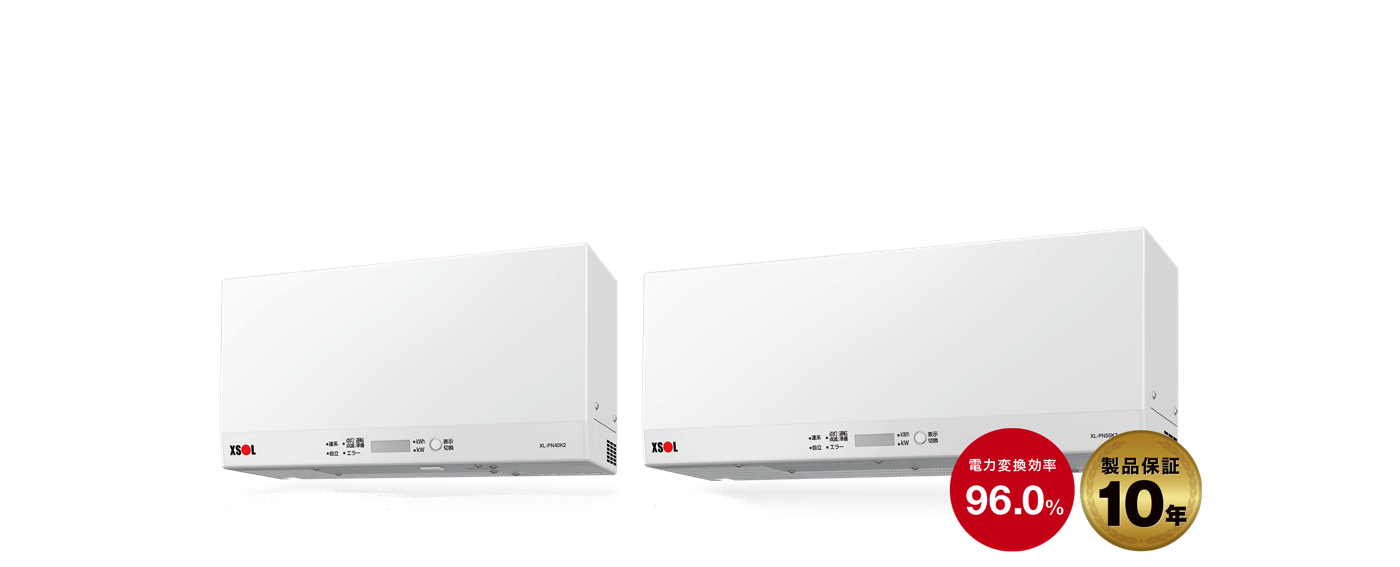

XSOLパワーコンディショナ 屋内設置用

XL-PNシリーズ

優れた品質、確かな性能。つくった電気をムダにしません

コンパクトなデザイン

コンパクトで白を基調としたシンプルなデザインなので、どのような空間にもなじみます。

高い電力変換効率

太陽電池モジュールで発電した電力(直流)を家庭用の電力(交流)に変換し、家電で使用できるようにするのがパワーコンディショナの役割です。エクソルではDC50〜450Vの幅広い入力電圧範囲を確保し、進相無効電力制御を採用することで、効率よく電力が引き出せる高機能モデルをご用意しました。

日射量の少ない朝夕や曇りの
日でも、常に高い発電量を実現

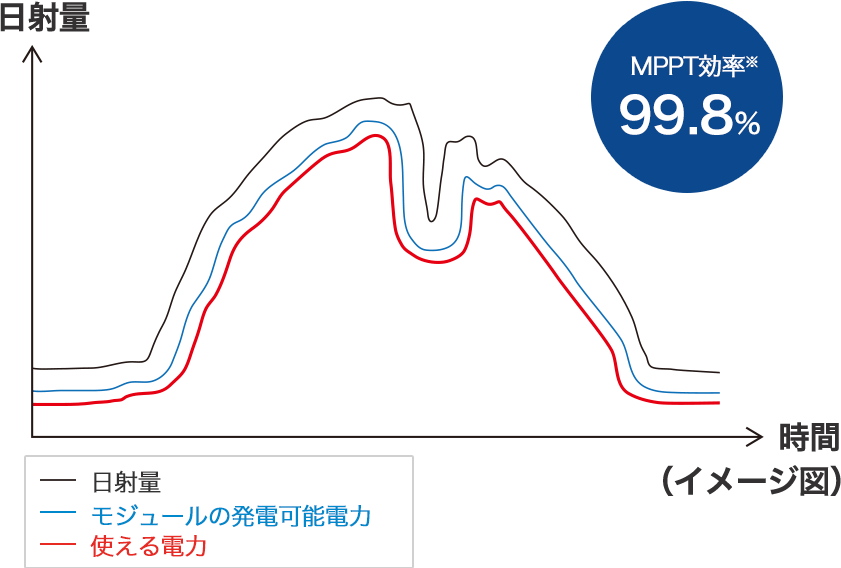

発電量は日射量によって変化します。晴れた日はもちろん、日射量の少ない朝夕や曇りの日も、MPPT制御機能で常に発電量が最大になるよう制御し、高い発電量を実現します。

  • 検査基準EN50530に基づく30%~100%ランプ日射変動時において、パワーコンディショナが太陽電池モジュールから取り出した直流電力を、その太陽電池モジュールの発電可能な直流電力で割った比率。この効率が高いほど最大電力点への追従速度が速くなり取り出せる発電量が増えます。
MPPT効率99.8%

進相無効電力制御で、
売電機会のロスを防ぐ

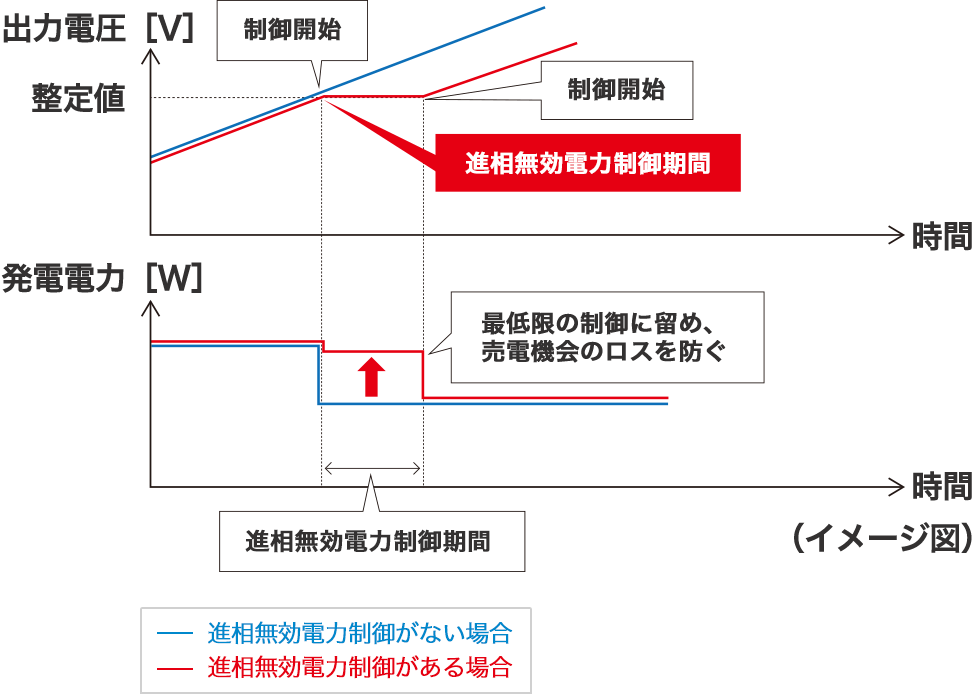

系統電圧が上昇した場合に、出力を制御する機能が組み込まれています。発電量の増加にともない、系統電圧は上昇しますが、出力制御がかかるまでの時間を延ばす進相無効電力制御により、売電機会を逃しません。

  • 電気を安全にお使いいただくための機能です。電力系統の異常や製品の故障ではありません。この機能が頻繁に動作する場合は、販売店にご相談ください。

住宅街でも安心の低騒音設計

エクソルのパワーコンディショナは騒音レベルを30dB(およそホテルの室内レベル)以下に抑えているため、住宅用として使用してもご近所に迷惑をかける心配はありません。

設置写真

安心の製品保証を付帯

設置から10年の間に、設計もしくは製作不良などが発生した場合は、速やかに修理または良品との交換を行います。

製品保証10年

製品仕様

品番※1 XL-PN30K2 XL-PN40K2 XL-PN55K2
画像
設置場所(温度)※2 屋内(-10~40℃)
入力回路数 1回路
定格入力電圧 DC310V
入力電圧範囲※3 DC50~450V
電力変換効率※4 96%
定格出力電圧、周波数(連系運転時)※5 AC202V、50/60Hz
定格出力電圧、周波数(自立運転時) AC101V、50/60Hz
定格出力(連系運転時) 3.0kW 4.0kW 5.5kW
定格出力(自立運転時) 2.0kVA 2.0kVA 2.7kVA
出力基本波力率 0.95以上
高調波電流歪み率 総合5%以下、各次3%以下
運転時騒音※6 30dB
待機時消費電力 夜間0.1W以下
主回路方式 インバータ方式 電圧型電流制御方式
スイッチング方式 正弦波PWM方式
絶縁方式 トランスレス方式
電気方式(連系運転時) 単相2線式 AC202V(単相3線式配電線に接続)
電気方式(自立運転時) 単相2線式
主回路方式 連系保護 OVR、UVR、OFR、UFR
単独運転検出 電圧位相跳躍検出方式(受動的方式)
ステップ注入付周波数フィードバック方式(能動的方式)
出力制御機能※7 対応可
外形寸法(W×D×H) 460×150×240mm 620×165×240mm
質量 16.7kg(本体のみ)
17.4kg(本体+取付板)
24.6kg(本体のみ)
25.6kg(本体+取付板)
  1. 本パワーコンディショナはJET認証登録商品です。
  2. 周囲の温度が30℃以上(屋内外設置兼用タイプは40℃)の場合、パワーコンディショナの保護機能により出力を制御することがあります。
  3. 入力電圧がDC60V以上になると運転を開始します。
  4. JIS C 8961「太陽光発電用パワーコンディショナの効率測定方法」による定格負荷効率です。
  5. 商用電源電圧が高い場合、パワーコンディショナの保護機能により出力を制御することがあります。
  6. JIS C 8980で規定する運転騒音規定値。運転時騒音は、反響の少ない無響室で測定した数値であり、実際に取り付けた状態で測定すると周囲の音や反響を受け、表示の数値より大 きくなることがあります。
  7. 別途、外部に出力制御ユニット、インターネット接続回線の設置が必要です。また、電力会社からの出力制御信号により出力を制御することがあります。

図面

製品仕様(接続箱)

品番 XL-CN04VKM
画像
設置場所 屋内または屋外壁面(防水処理により可)
定格電圧 DC300V
最大入力電圧 DC450V
入力回路 4回路
定格入力電流 10A /1回路
定格出力電流 40A
塩害 重塩害地域、塩害地域の屋外は設置不可
外形寸法(W×D×H) 280×100×280mm
質量 2.8kg
  • 塩害地域に設置する場合は、屋内又は屋内相当(周囲温度が上昇しない、屋根があり四方を壁で囲まれている空間)の場所に設置すること。

接続箱図面

*継続的な開発および改善などにより、製品・サービスの仕様は予告なく変更する場合がありますので、ご了承ください。
