ハイブリッド蓄電システム

ハイブリッド蓄電システム

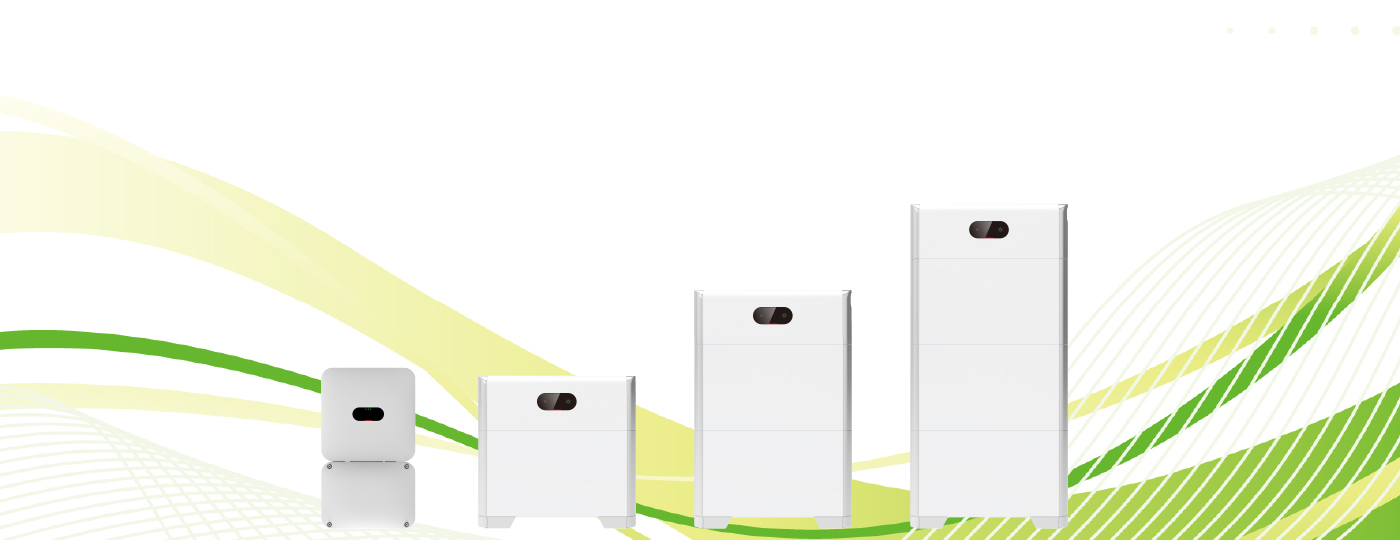

コンパクトサイズながら長寿命で蓄電容量も拡張可能

ハイブリッド蓄電システムとは

ハイブリッド蓄電システムは、ハイブリッドパワーコンディショナと蓄電池システムがセットになった製品です。ハイブリッドパワーコンディショナは変換効率97.0%の高効率で、蓄電池システムは奥行き15cm のコンパクトサイズながら長寿命で、蓄電容量も5 ~ 30kWh まで拡張することができます。


業界最小・最軽量水準、省スペースに少人数で設置可能

スタイリッシュなデザインで、どのようなご自宅の外観にもマッチし、省スペースで設置できます。業界最小・最軽量水準なので、少人数での設置が可能です。



まずは太陽光発電のみ。あとから蓄電池ユニットの増設が可能

まずは太陽光発電システムとハイブリッドパワーコンディショナを設置してから、数年後に蓄電池システムの増設をすることが可能です。家族が増えるなどライフスタイルの変化に合わせ、大容量に増やしたい場合にも、短時間の工事で設置できます。



専用のスタンドを使用すれば、
屋内にも蓄電池の設置ができます

蓄電システムは、専用のスタンドの使用で屋内にも設置可能です。本スタンドの安定機能により、地震や衝撃(誤って人がぶつかる等)が発生した際の、蓄電システムの転倒を防ぎます。


設置時に、「全負荷」と「特定負荷」のいずれかを選択できます

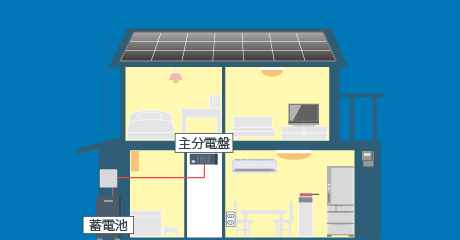

家中まるごと使える「全負荷モード」

蓄電池システムから分電盤に電気を供給し、家中の照明やコンセントを使用可能。さらにエアコンやIH 調理器などの200V 機器も使用できます。

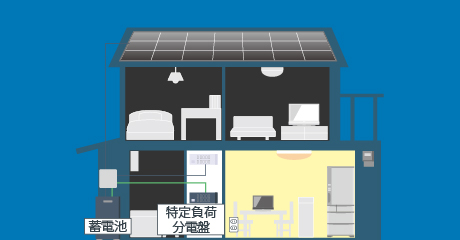

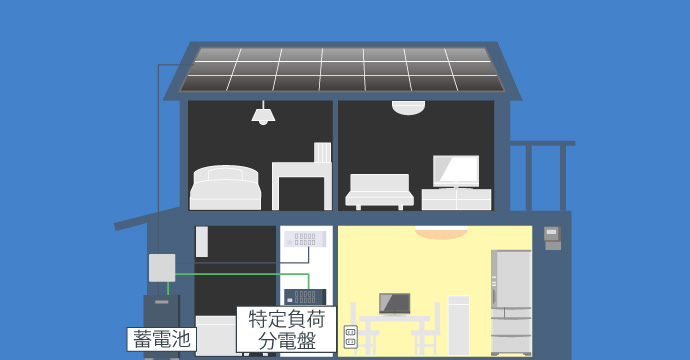

使いすぎを防げる「特定負荷モード」

システム設置時にあらかじめ設定した配線(指定のコンセントなど)へ電気を供給します。長期の停電に備え、電気の使い過ぎを防ぎます。




蓄電池システムの運転モード

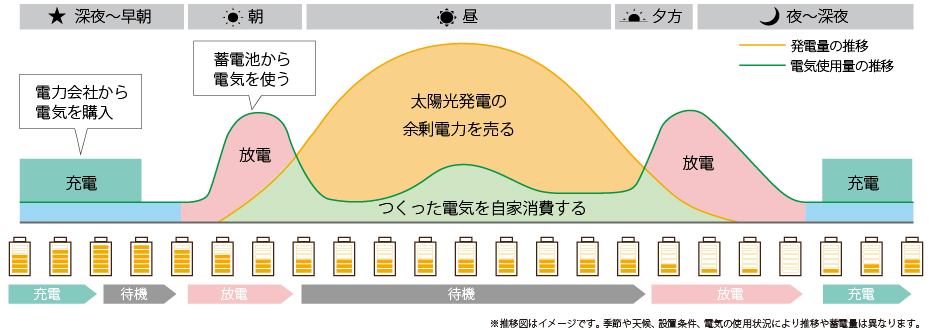

TOUモード

昼は太陽光発電でつくった電気を使いながら、余った電気を売電。夜は電力会社から割安な深夜電力を購入して蓄電池に充電し、朝や夕方に蓄電池の電気を使用する、電気料金を節約するモードです。

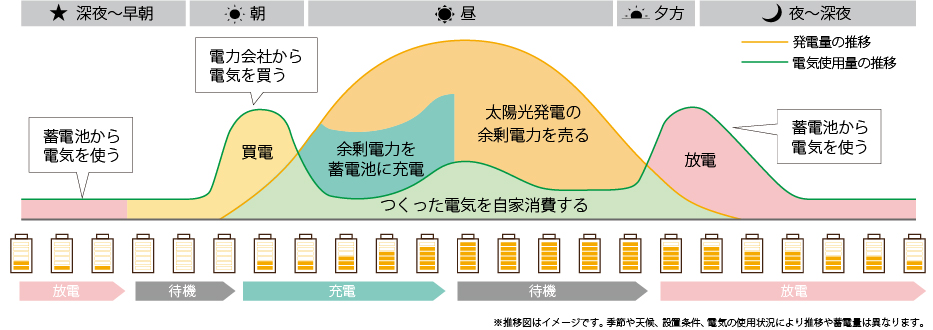

グリーンモード

昼は太陽光発電でつくった電気を蓄電池に優先的に充電し、充電しきれない余剰電力のみを売電。夕方から深夜に蓄電池の電気使用し、電力会社より買う電気の量を減らすモードです。

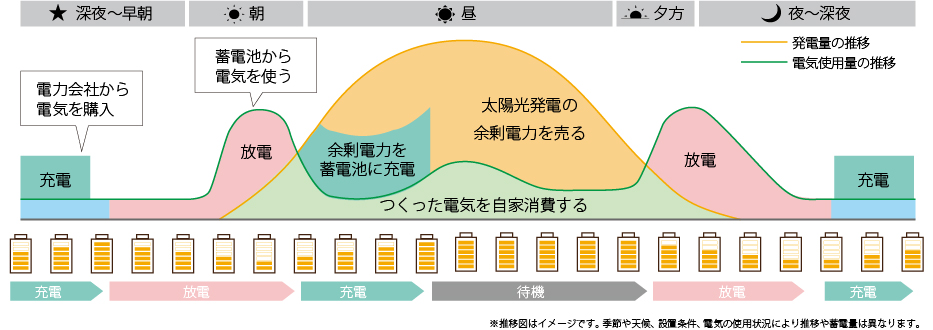

ふたつの機能を合わせた「2サイクル設定」も可能

昼は太陽光発電でつくった電気を蓄電池に優先的に充電し、充電しきれない余剰電力のみを売電。夕方から深夜に蓄電池の電気使用し、電力会社より買う電気の量を減らすモードです。




停電時、5秒以内に自動で自立運転に切り替えて電力を供給

停電しても自動的に自立運転モードに切り替わり、電気を使うことができます。100Vと200Vの電気製品の同時出力も可能です(全負荷モード時)。

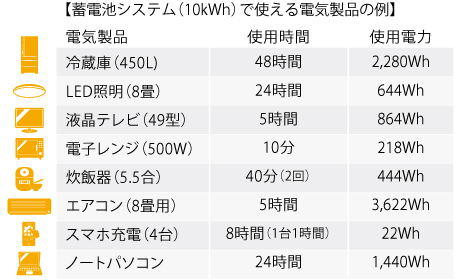

停電になった場合でも蓄電池システムがあれば電気が使え、テレビやスマートフォンによる停電や災害情報の入手や、冷蔵庫の食材を保つことなどができます。

※10kWhの蓄電池システムを設置した場合の例です。お使いの電気製品によって使用時間は異なり、すべての電気製品を同時に使用できるということではありません。

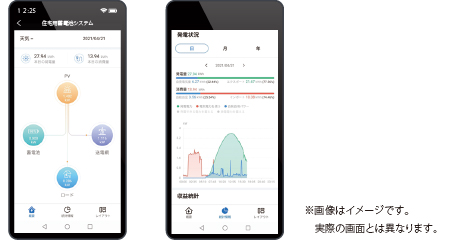

スマートフォンやPCから、エネルギー管理ができます

アプリを利用して、太陽光発電システムの発電量と運転状況などを、確認することができます。



蓄電池モジュールごとの独立制御で、より便利に

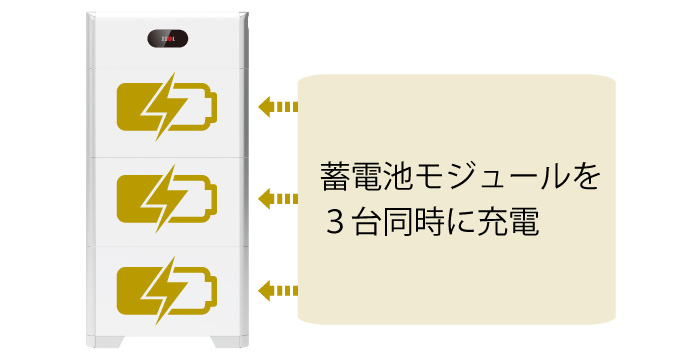

15kWhを最短3.3時間でフル充電

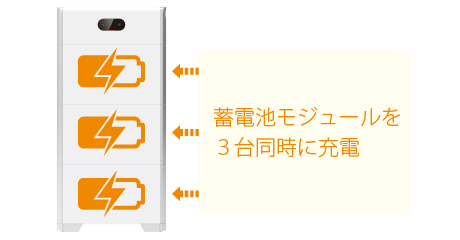

蓄電池モジュールは並列で充電を行います。5kWhの蓄電池モジュール3台(15kWh)の充電を太陽光発電で行った場合、最短3.3時間でフル充電できます。

※充電時間は天候により異なります。
 またAC充電の場合、7.5時間程かかります。

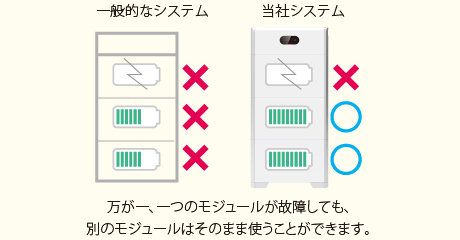

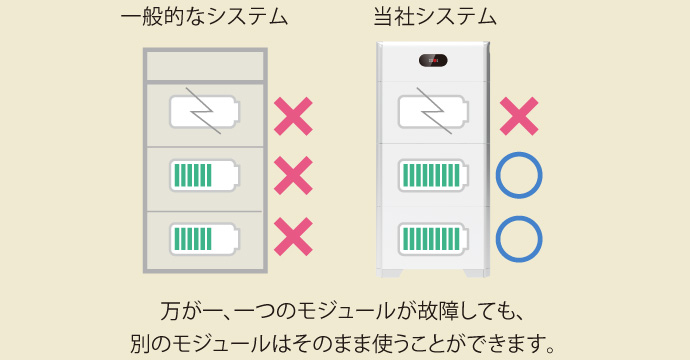

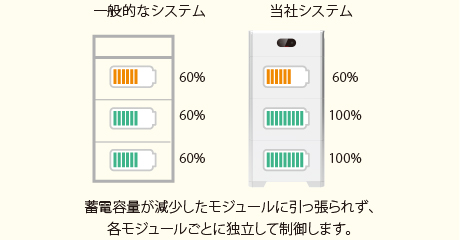

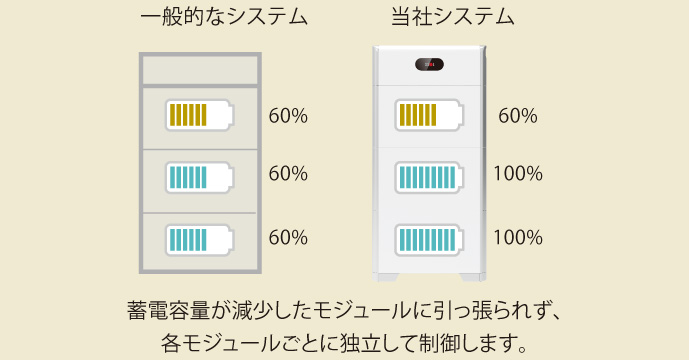

AIによる独立制御

蓄電池モジュールはそれぞれ独立制御されています。新旧の蓄電池の併用ができるので、蓄電池モジュールを追加しても、最大のパフォーマンスを発揮できます。また3台(15kWh)のうち1台(5kWh)が壊れたとしても、残りの2台は通常通り使うことができます。


AFCI機能搭載。直流アークを瞬時判断し、電気火災を防止


パワーコンディショナに搭載されている「AI診断機能」で獣害や災害などによりケーブルが断線した場合でも、アーク放電を自動でシャットダウンし、電気火災の発生を防ぎます。

AIを駆使して太陽光発電の再構築へ

・アーク発生時のパターンをデータベースに蓄積

・データベースからアーク発生パターンを分析し検出

・アーク検出後、0.5秒以内に直流アークを遮断し安全を確保


製品保証とXSOL蓄電池プレミアム保証について

ハイブリッド蓄電システムの製品保証は10年です。さらに、有償にて、保証期間を15年間に延長できるサービスをご用意しています。
保証料は、ハイブリッド蓄電システム単品で購入いただいた場合と太陽光発電システム一式で購入いただいた場合、かつ、蓄電池システムの実行容量で異なります。

詳細はリンク先PDFをご覧ください。



製品に関するお問い合わせはコチラ




製品仕様

■システム構成

【LAN】

セット品番
SIIパッケージ型式
4.95-5-XSOL-L 4.95-10-XSOL-L 4.95-15-XSOL-L
蓄電池実行容量 5kWh 10kWh 15kWh
パワーコンディショナ 4.95KTL-JPL1-XSOL
蓄電システム 5-NHE0-XSOL 1台
5kW-NHC0-XSOL 1台
5-NHE0-XSOL 2台
5kW-NHC0-XSOL 1台
5-NHE0-XSOL 3台
5kW-NHC0-XSOL 1台
データ収集装置 SmartLogger 3000A00 (HUAWEIデータ収集装置 LAN)
CT セット SmartPS2000-100-A (HUAWEI CTセンサー×2個 CTケーブル1本セット)

【SIM】

セット品番
SIIパッケージ型式
4.95-5-XSOL 4.95-10-XSOL 4.95-15-XSOL
蓄電池実行容量 5kWh 10kWh 15kWh
パワーコンディショナ 4.95KTL-JPL1-XSOL
蓄電システム 5-NHE0-XSOL 1台
5kW-NHC0-XSOL 1台
5-NHE0-XSOL 2台
5kW-NHC0-XSOL 1台
5-NHE0-XSOL 3台
5kW-NHC0-XSOL 1台
データ収集装置 SmartLogger 3000A (HUAWEIデータ収集装置)
CT セット SmartPS2000-100-A (HUAWEI CTセンサー×2個 CTケーブル1本セット)

※ 蓄電池実行容量15kWhの製品については、令和3年度「戸建住宅ネット・ゼロ・エネルギー・ハウス(ZEH)化等支援事業」の対象外となります。当事業の詳細については環境共創イニシアチブ(SII)のホームページをご覧ください。

■ハイブリッドパワーコンディショナ

型番 4.95KTL-JPL1-XSOL
入力(DC) 最大入力電圧 600V(450V 屋内配線、600V 屋外配線)
最大入力電流(MPPT 回路毎) 16A
最大短絡電流(MPPT 回路毎) 25A
起動電圧 100V
MPPT 電圧範囲 90V~560V

定格入力電圧

320V

最大入力回路数

4
出力(AC)

定格出力

4.95kW
定格出力電圧 202V
定格出力周波数 50Hz/60Hz
力率設定範囲 0.8(進み)~ 0.8(遅れ)
自立出力(AC)

定格出力電圧

101V、202V※1
定格出力 2.45kVA、4.95kVA※1
配電方式/配線方式 単相2 線(101V)/単相3 線(202V)※1
出力周波数 50Hz/60Hz
効率 JIS 効率 97.0%
外形寸法(W×D×H) 365×159×649mm(固定用金具を含む)
質量 19kg(固定用金具を含む)
使用環境温度 -25℃~ 60℃
冷却方式 自然空冷(ファンレス設計)
設置場所 屋内、屋外

■蓄電池システム

実行容量 5kWh 10kWh 15kWh
出力 定格入出力電圧 385V
最大入出力電圧 560V
電圧範囲 350V ~ 560V
定格入出力電力 1.5kW 3kW 4.5kW
最大入出力電流 4.5A 9A 13.5A
充電 PV 充電時間 約3.3 時間
AC 充電時間 約3.3 時間 約5 時間 約7.5 時間
外形寸法(W×D×H) 670×150×650mm 670×150×1010mm 670×150×1370mm
質量(地面設置ベース含む) 63.8kg 113.8kg 163.8kg
使用環境温度 -20℃~ 55℃
設置湿度(結露なし) 5%~ 95%
冷却方式 自然空冷(ファンレス設計)
設置方式 床置き(標準)、壁掛け(オプション)
設置場所 屋内・屋外
騒音レベル 29dB
拡張性 最大で2 台併設可能(最大増設30kWh まで)



製品に関するお問い合わせはコチラ

*継続的な開発および改善などにより、製品・サービスの仕様は予告なく変更する場合がありますので、ご了承ください。
