屋内屋外兼用パワーコンディショナ
小型軽量で電力変換効率アップ

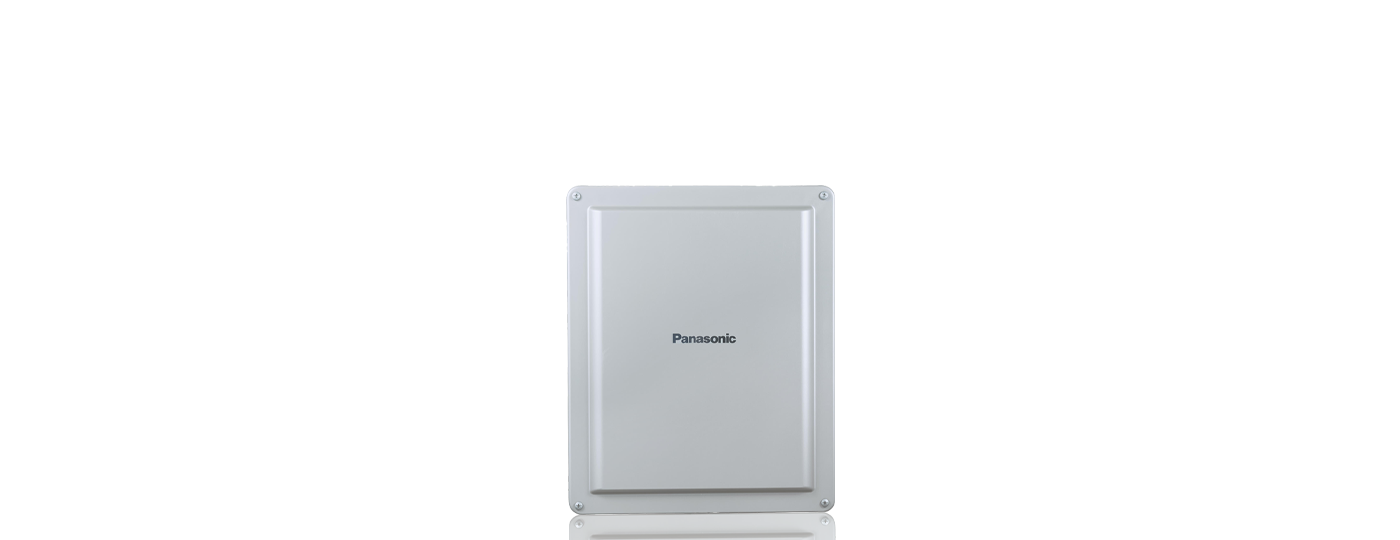

パナソニック＜屋内屋外兼用＞パワーコンディショナ
Panasonic「屋内屋外兼用マルチストリング型パワーコンディショナ」は、設置場所を選ばない屋内・屋外兼用設計と、屋根形状に合わせて柔軟にモジュールを接続できるマルチストリング方式を採用した住宅用パワーコンディショナです。最大96.5％の高い電力変換効率により、発電した電力を効率よく活用し、年間発電量の向上に貢献します。また、小型・軽量設計により施工性にも優れ、停電時には自動で自立運転へ切り替わる機能も搭載。さまざまな住宅条件に対応しながら、安心・快適な太陽光発電システムを実現します。
発電した電気をムダなく活かし、家計にもやさしく
高い電力変換効率96.5％を実現。太陽電池モジュールでつくった電気を効率よく使えるため、発電ロスを抑え、売電や自家消費による経済メリットの向上に貢献します。
コンパクト設計で、設置場所の選択肢が広がる
小型・軽量設計により、限られたスペースにも設置しやすく、住宅環境に合わせた柔軟な設置が可能。
さらに、隙間30mmで設置でき、2台並べてもコンパクトに収まります。
停電時も、自立運転機能で電気のある暮らしへ
停電時は自動で自立運転に切り替わるため、面倒な操作は不要です。太陽光発電でつくられた電気を利用できるため、照明やスマートフォンの充電など、必要な電気を安心してお使いいただけます。
パナソニックオプション製品
電力の確認をスマホ、モニターなどで確認したい場合※のオプション製品となります。

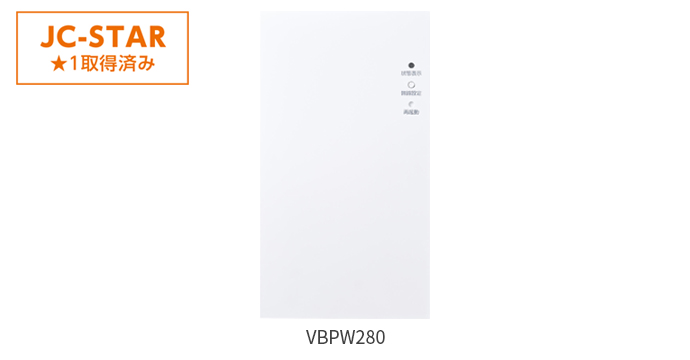

電力計測制御ユニット
スマートフォンなどに接続し、電気の「つくる」「ためる」「使う」「売る」を見える化。

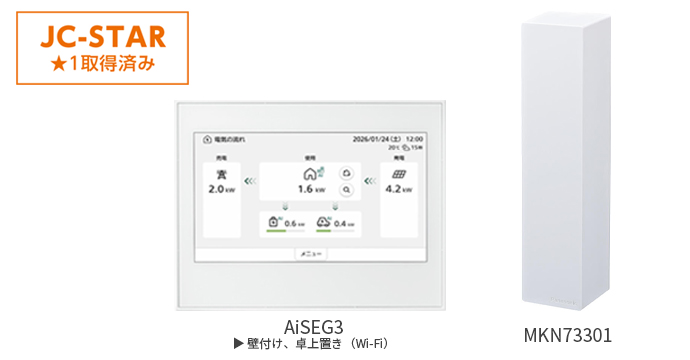

AiSEG3 /エコーネットライト対応計測ユニット
モニター（AISEG3）で発電状況や電気の使用量を見える化、家族みんなの節電意識が高まる。
※ モニターの確認が不要な場合は、パワーコンディショナ単体でご購入いただけます。
製品仕様

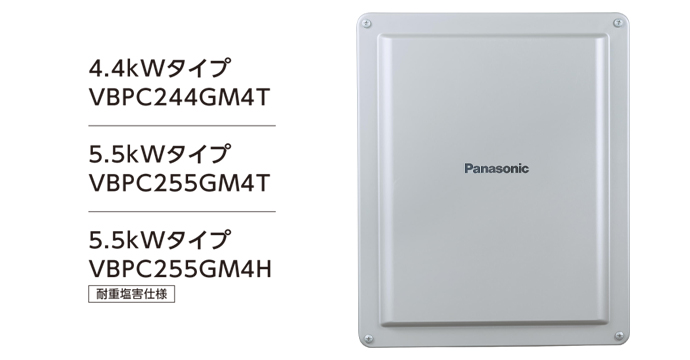

■パワーコンディショナ
| 形式 | VBPC244GM4T | VBPC255GM4T | VBPC255GM4H | |
| 定格入力電圧 | DC330V | |||
| 運転電圧範囲※1 | DC40V～450V | |||
| 最大入力電流 | 15A/1入力 60A/4入力 | |||
| 定格出力電圧 | AC202V | |||
| 定格出力電流 | 23.0Arms（力率0.95時） | 28.7Arms（力率0.95時） | ||
|
定格出力 |
4.4kW（力率1.0時） |
5.5kW（力率1.0時） 5.5kW（力率0.95時） |
||
|
電力変換効率※2 |
96.5%（力率0.95時） |
|||
| 絶縁方式 | トランスレス方式 | |||
| 相数（連系電気方式） | 単相2線式（単相3線式配電線に連系） | |||
| 使用温度範囲 | －20℃～＋50℃ | |||
|
外形寸法（W×D×H） |
430×528×207mm |
|||
| 質量 | 19kg（取付板含む22kg） | |||
| 運転音※3 | 33dB以下（本体正面1m、A特性） | |||
| 設置環境 | 屋内屋外兼用※4 | |||
| 仕様 | 一般／耐塩害仕様MP-0141 | 耐重塩害仕様※5 | ||
※1：電気設備技術基準の対地電圧は450V以下であることと規定されています。450V以下となるようにシステム設計をしてください。※2：JIS C8961に基づく効率測定方法による定格負荷効率を示します。※3：●設置場所によっては耳障りに感じる場合がありますので、運転音が気にならない場所への設置を推奨します。特に、寝室・隣家に近い場所など騒音が気になる場所には設置しないでください。●運転音は、反響音の少ない実験室で測定した数値です。実際に設置した状態で測定すると周囲の騒音や反響が加わり、上記数値より大きくなります。※4：設置の詳細につきましては、施工説明書をご参照ください。※5：隠ぺい配線には対応しておりません。
■AiSEG3
| 品番 | MKN7140 | |
| 電源電圧 | 入力：AC100V 50/60Hz ※出力DC5V | |
| 消費電圧 | 待機時：3W以下 動作時：5W以下 | |
| 無線LAN | 適合規格：IEEE802.11a/b/g/n 準拠 使用中心周波数：2412MHz～2472MHz（11b/g/n） 5180MHz～5720MHz（11a/n） |
|
| 有線LAN | 10BASE-T/100BASE-TX（RJ45モジュラジャック）（全/半二重・オートネゴシエーション） | |
| 画面 | 7.0型カラーTFT液晶（WSVGA） | |
| 適合規格 | ECHONET Lite、ECHONET Lite AIF、Wi-SUN（Bルート） | |
| 無線規格 |
特定小電力無線局（テレメータ用） |
|
| 使用周波数 | ①924.0MHz～928.0MHz ※全11波中の1波を使用 ※周波数は自動設定 ②922.5MHz～927.7MHz ※全14波中の1波を使用 ※周波数は自動設定 |
|
| 使用周囲温度 | 0～40℃ | |
| 付属品 | 専用ACアダプター、卓上ベース、ベースカバー | |
■エコーネットライト対応計測ユニット
| 品番 | MKN73301 | |
| 遠隔出力制御対応 | ●（全ての地域で使用可能）※6 | |
| 表示方式 | 全量買取/余剰買取兼用 | |
| 同梱CT | 主幹用2コ、特定CT（150A）1コ | |
| 計測項目 | 【余剰対応】 ［最大計測電力 30kW］主幹電力、太陽光発電電力 〈オプション〉最大計測38回路※7 【全量対応】 ［最大計測電力 30kW］太陽光発電電力 |
|
| 通信仕様 | 特定小電力無線もしくは有線LAN | |
| 外形寸法（W×H×D） | 80×325×80mm | |
| 質量 | 1200g | |
| 消費電力 | 4W以下 | |
| 電源 | AC100V 50Hz/60Hz ※単相3線式に接続（単相2線式に接続可） | |
| 設置場所／使用温度範囲 | 屋内用※8温度：－10℃～40℃、 湿度：85%以下（結露しないところ） |
|
| 接続機器 |
AiSEG3 |
|
※6：太陽光用ネットアダプタは不要です。また、出力制御可能機種はパナソニック製の出力制御対応パワーコンディショナおよびパワーステーションに限ります。 ※7：ただし、計測回路を増設する場合はCT（特定CT2～4：MKN73BCT150または、特定CT5～8：MKN73CT30）と延長ケーブルが必要です。9回路以上は計測回路増設アダプタ（MKN7331）が必要です。
■電力計測制御ユニット
| 品番 | VBPW280 | |
| 遠隔出力制御対応 | ●（全ての地域で使用可能） | |
| 対応 | 余剰・全量対応 | |
| 計測項目 | 【余剰対応】 [最大計測電力 30kW] 主幹電力※9、太陽光発電電力、外部計測電力（オプション）※10※11、 個別消費電力（オプション）※10※11、蓄電池充放電 【全量対応】 [最大計測電力 66kW］ |
|
| ルーターへの接続方式 | 無線LAN※12／有線LAN | |
| 外形寸法（W×H×D） | 150×270×45mm | |
| 質量 | 約700g | |
| 消費電力 | 5W | |
| 電源 | AC100V（単相3線式） | |
| 設置場所／使用温度範囲 | 屋内用※8／温度：－10℃～+50℃、90％RH以下（氷結、結露なきこと） | |
| 接続機器（その他） |
スマートフォン・パソコン |
|
| 適合規格 |
ECHONET Lite、ECHONET Lite AIF |
|
※8：住宅環境（戸建、アパート）相当の屋内に設置してください。※9：主幹電流センサは内径14.5mmを同梱しています。必要に応じて、オプションの主幹電流センサ（内径24mm）（VBPK2S024W2）をご利用ください。ただし、電流計測範囲はどちらも150Aまでです ※10：別売の電流センサ増設用セット（VBPW280は品番：VBPK2C018G2もしくは品番：VBPK2C100G２/VBPW277は品番：VBPK2C018G1もしくは品番： VBPK2C100G1）が必要です。※11：個別消費電力量は５カ所、外部計測電力量は1カ所まで計測可能です。
製品の詳細についてはメーカーホームページをご覧ください。
＊継続的な開発および改善などにより、製品・サービスの仕様は予告なく変更する場合がありますので、ご了承ください。
