オムロン KPKシリーズ

高電流対応・実発電量アップに加え、自由度の高い設置性

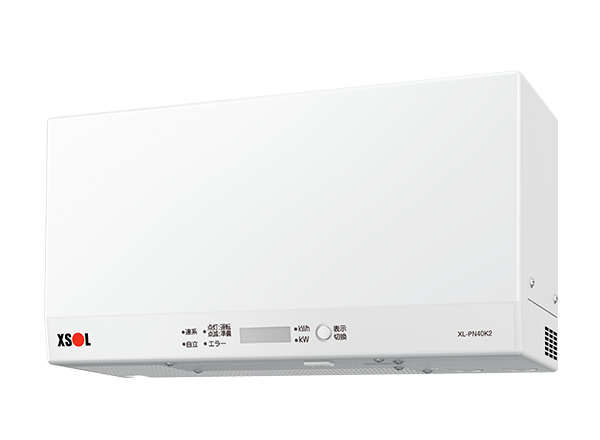

屋内用パワーコンディショナ KPKシリーズの主な特長

実発電量を最大化

高効率パネルに対応して発電量を最大化

業界トップクラス33A(4.0kW)の高電流入力を実現。今後の主流となる高効率パネルにも対応します。

95.5〜96%の変換効率で発電量を最大化

天候の変化にも素早く追従(MPPT制御を向上)して変換効率95.5〜96%を実現しました。

洗面・脱衣所にも置けて設置場所が拡大

通気口面積を縮小し、湿気に強く通気性のある内部構造にすることで異物や水滴の侵入を防止。オプション部品なしで、脱衣所への設置を可能とし、設置場所の自由度を拡大します。

自立出力2回路

本体側面の停電用コンセント以外に外部コンセント(停電用)も配線できます。



エナジーインテリジェントゲートウェイ 住宅向けPV用セット

家全体の発電と消費状況をこれ1台で管理

数値とグラフでわかりやすく表示します。計測ユニットECHONET Lite対応機器だから各社HEMSにも連携可能です。

※ECHONET Lite対応機器とは、ECHONET Lite規格に準拠した機器です。



製品仕様

■パワーコンディショナ

形式 KPK-A40 KPK-A55
直流入力 定格入力電圧 DC250V
運転可能電圧範囲 DC50~450V
許容最大短絡電流 DC33A DC44A
最大動作入力電流 DC30A DC40A
定格交流出力電圧 1回路

定格出力※1

4.0kW 5.5kW

電力変換効率※2

96.0%
(96.5%:入力DC320V時参考)

95.5%
(96.0%:入力DC320V時参考)

定格力率

0.95

力率設定範囲 1.0~0.8
単独運転検出方式

能動的方式:ステップ注入付周波数フィードバック方式(AICOT®)
受動的方式:周波数変化率

絶縁方式 トランスレス方式
電気方式 連系運転時 単相2線式(単相3線式配電線に接続)
自立運転時 単相2線式

自立運転時の定格容量 / 定格電圧

2.0kVA/AC101V 2.75kVA/AC101V
夜間消費電力 有効電力:0.5W 皮相電力:10.0VA
使用周囲温度 -10~+40°C
使用周囲湿度 90%RH 以下(ただし結露なきこと)

外形寸法(W×D×H)
(取付けベース板を含まない・突起部を除く)

460×155×280mm

550×171×280mm
本体冷却方式 自然空冷
ケース材質・外装色 金属ケース フロント:ホワイト、サイド:ライトグレー
取付け方式/取付け方法 壁掛け方式/ネジ止め
設置環境 屋内
騒音 30db以下
JET 認証登録番号 MP-0142 MP-0141

■住宅向けPV用セット

形式 KP-MU1P-M
(計測ユニット)
KP-MU1P-D
(カラー表示ユニット)
接続台数 パワーコンディショナを最大6台接続 計測ユニットに最大3台接続
通信方式 無線LAN(2.4GHz、IEEE802.11b/g/n)
有線LAN(100Base-TX)
無線LAN(2.4GHz、IEEE802.11b/g)
表示部 モノクロLCD(16文字x2行) 7インチカラー液晶ディスプレイWSVGA
(1024×600)
表示内容 発電電力
エラーコード
パワーコンディショナ運転状態など
現在値(発電/消費量)
計測値(日/週/月/年間実績など)
履歴、運用状態など
操作方法 各ボタン、リセットスイッチ 電源ボタン、タッチパネル、タッチボタン
外部インターフェイス LANポート、USBコネクタ(TypeA) SD/SDHCカードスロット
(SD:2GBまで、SDHC:32GBまで)
通信仕様認証規格 ECHONET Lite規格適合性認証
ECHONET Lite AIF仕様適合性認証
(住宅用太陽光発電・HEMSコントローラ間 Ver.1.00)
データ蓄積量 20年分 日間(1時間毎)
月間(日毎)/年間(月毎)実績
取付け方式/方法 壁面取付・ネジ止め 壁面取付・ネジ止め
スタンド固定・卓上設置
保護構造 IP20相当 IP20相当
外形寸法(W×D×H) 130x60x260mm 190x24x134mm
(壁掛プレート、スタンド含まず)
動作電源 単相3線 100V/200V AC100V(ACアダプタ入力)
最大消費電力 6.5W(11VA) 以下 7W(14VA) 以下
使用温度範囲 -20~+50°C(結露および氷結なきこと) 0~+40°C(結露および氷結なきこと)
使用湿度範囲 25~95%RH(結露および氷結なきこと) 25~85%RH(結露および氷結なきこと)
質量 約800g 約370g(本体のみ)
ケース材質・外装色 ABS・白(開閉部:グレー) ABS・白





製品に関するお問い合わせはコチラ


*継続的な開発および改善などにより、製品・サービスの仕様は予告なく変更する場合がありますので、ご了承ください。
