エクソル蓄電池の設置等に関するトラブルシューティング



エクソル蓄電池の設置等に関するトラブルシューティング

本ページでは、XSOLハイブリッド蓄電システムの設置工事に関するトラブルシューティングや購入前後に知っておきたい仕様や機能に関する情報をまとめています。
施工途中の注意点、施工前後の確認事項、専用アプリの設定方法、機器に表示されるアラーム内容と対処方法など、販売店様、施工店様、製品をご利用のお客様にとって役立つQ&Aを掲載してまいります。




施工前、施工中(設置前)に関すること

インターネット環境が無いんですが蓄電システムは設置できますか

連系運転(通常時)も自立運転(非常時)も動作上問題ありませんが、機器の更新が容易にできなくなるため、ソフトウェア(ファームウェア)起因の不具合が起きてもすぐには対応できなくなります。当社としては推奨しません。

10年前くらいにエクソルの太陽電池電池モジュールを設置しました。
これから蓄電システムに変更したいのですがエクソルの太陽電池モジュールはPID耐性がありますか

エクソルの太陽電池モジュールは「XL」で始まる型式であれば全てPID耐性のある製品です。

蓄電池を屋内に設置する場合、簡易施工ガイドにあるように、床と壁にアンカー固定しなければならないのでしょうか

屋内用蓄電池スタンド(5kWh用、10kWh用)をオプション品として用意しております。こちらのスタンドは自立式なので床にも壁にも固定用の穴を開ける必要はありません。

自動切替器に「Ⅰ」と「Ⅱ」と「C」という端子台があるんですが、それぞれどこに接続したらいいですか

「Ⅰ」と接続するのは、主幹ブレーカー(最上流の遮断器)の2次側、「Ⅱ」と接続するのはPCSの自立出力(またはトランスユニット)、「C」と接続するのは特定負荷のELBの1次側(全負荷システムであれば分電盤のELB)※ここでは通常時も停電時も使用できる負荷を特定負荷と表記しています。

【全負荷】河村電器産業の自動切替器(定格100A)の接続方法.pdf

パワーコンディショナと蓄電池をつなぐ直流の電力ケーブルは、CVの5.5㎟でも大丈夫ですか

CV5.5㎟の芯線の絶縁体は純正MC4コネクタが防水の条件で求めている外径より小さいため使用できません。また露出する絶縁体が架橋ポリエチレンなので、ほぼ外気に晒されている蓄電池用の配線としては不適切です。やむを得ず使用する場合は自己融着テープで養生して紫外線劣化を防ぎ、絶縁体(架橋ボリエチレン)の外径が約7mmになるまで巻いてからMC4コネクタに挿入してください。

パワーコンディショナからルーターまで有線LANを配線するのが難しいのでWi-Fi中継機を使用してもいいでしょうか

パワーコンディショナ(またはSmartLogger)が常時インターネット接続していることを推奨しています。接続方法はお任せしていますが、メンテナンスが不要な有線LAN接続がお客様にとっては最適です。Wi-Fi中継機を使用する場合、お客様でも点検可能な場所に設置し、将来的に再ペアリングや中継機交換を行わなければならない可能性があることを説明してから引き渡してください。

パワーコンディショナからルーターまで有線LANを配線するのが難しいです
建物がRC構造なのでWi-Fi中継機も使用できないのですが、他に方法はあるでしょうか

PLCアダプタという製品があります。家の中のコンセントをどれでもLANポートに変換でき、電力線通信を可能にするアダプタです。
ただし、同じ電気回路である必要があります。片方のアダプタがU相(L1)のコンセントならもう片方のアダプタもU相(L1)のコンセントに挿すということです。Wi-Fi中継機と同様、お客様がメンテナンスをする可能性があることを説明してから引き渡してください。

蓄電池の製造番号はどこに記載されてますか

DC/DCコンバータ(5kW-NHC0-XSOL)は右側面、蓄電池ユニット(5-NHE0-XSOL)は左側面にあります。どちらも側面の化粧カバーで隠れているため、施工後に確認する場合は化粧カバーを外してください。

パワーコンディショナを設置する高さについて、
地上から2500mmがパワーコンディショナの下端になりますが問題ないでしょうか

本体正面にはLEDインジケータがあるため、動作確認する際に目視点検ができなくなります。また、右側面にはQRコードがあるためお客様がWi-Fi接続を再設定する際に手が届かなくなります。

※ 4.95-LB0-NH-XSOL

蓄電池を屋内に設置したいのですが、動作音はありますか

「ウィ~~ン」または「キィ~~ン」という動作音(29dB未満)が聞こえます。「静かにくつろぐ空間」の近くにあれば気になる騒音となりますが、「一時的に利用したり通過したりする空間」の近くにあれば気にならない程度の音です。

※29dB未満というのは無響室で試験した結果です。実際の屋内では反響音や振動音の影響で増幅されます

蓄電池ユニットの電解液量を教えてください

5kWhの蓄電ユニット(5-NHE0-XSOL)の電解液量は6.64Lです。

蓄電池の設置容量が20kWhを超えてしまう場合、所轄の消防署に届出は必要でしょうか

20kWhを超える場合は所轄の消防署に対して届出は原則必要です。但し、蓄電ユニットの安全性に関して説明した当社の2つの見解書を持って所轄の消防署へ相談していただいた結果、届出不要となることもあります。

【見解書】「XSOL蓄電ユニット 5-NHE0-XSOL」のAh容量と電解液量

【見解書】「XSOL蓄電ユニット 5-NHE0-XSOL」における消防法施行令に対する見解

エクソルの施工IDを持っているので、ハイブリッド蓄電システムの施工と保証申請はできますか

当社の施工IDは「新規参入者コース」「認定試験コース」「NAI-Xコース」「蓄電池コース」があり、ハイブリッド蓄電システムの施工と保証申請には「蓄電池コース」のID取得が必要です。

XSOL 施工ID講習の申し込みについて

HUAWEIのハイブリッド蓄電システムの施工IDを持っているので、
エクソルハイブリッド蓄電システムの施工と保証申請はできるでしょうか

HUAWEIの施工IDを持っていてもエクソルの施工と保証申請はできません。エクソルの施工ID(蓄電池コース)を持っていればHUAWEIの施工と保証申請は可能です。



施工後(設置後)に関すること

施工後、FusionSolarの電力状況を見ると「電力系統」と「負荷」の数字が表示されません

パワーコンディショナに設備の試運転でログイン後、「“設定” → “設置/インストールパラメーター” → “CT接続”という項目が『N/A』となっているので『はい』」に変更してください。

停電させても蓄電システムが自立運転になりません

再度、クイック設定を進めていき、最後に「提出」を必ずタップしてください。管理システム(インターネット環境必須)に接続は出来ていなくても大丈夫です。

クイック設定をしていますが、蓄電池が認識されません

パワーコンディショナと蓄電池をつなぐ付属のコネクタ付き通信線(3mまたは5m)を調べてください。通信線の配線が正常にできていれば、作業中に通信線を踏んでしまって内部芯線の断線やショートが起きている可能性もあります。
もしくは「“設備監視” → “インバーター” → “保守” → “下位設備の管理” → “蓄電池+” をタップ→『蓄電池型番:No』を『ESS』に変更」することを試してください。

パワーコンディショナが複数台の場合、蓄電池がついてないパワコンからも、蓄電池に充電されているのでしょうか

充電されています。蓄電池は同じPCSの太陽光パネルで発電したものを充電するだけでなく、太陽光パネルのみが接続されているPCSからも充電します。ただし、この動作は連系運転時のみです。

住宅蓄電システムの並列PCSからの充電について

午前中、発電の余剰分が十分あったのに残量の少ない蓄電池へ充電されずに売電され、
午後になってから充電されるようになりました

蓄電池モジュールの内部温度が低いと、内部加熱コンポーネントが起動して蓄電池モジュールを加熱します。加熱用電力は300W(通常値)です。
加熱コンポーネントの起動中、蓄電池モジュールは充電されず、SOCは変わりません。蓄電池モジュールを加熱することで、セルを適切な動作温度に保ち、製品の寿命を延ばすことができます。冬の午前中にこの事象が設置環境によっては起こることがあります。

連系日までしばらく運転できないので停止させたいです
パワーコンディショナと蓄電池のDCスイッチ、パワーコンディショナの連系ブレーカーをOFFにすれば大丈夫でしょうか

それだけでは蓄電池が過放電して使用できない状態となってしまいます。
パワーコンディショナから蓄電池を接続している直流ケーブルと通信ケーブルを、パワーコンディショナ側、蓄電池側のどちらからでも良いので、外して養生してください。

取扱説明書はありますか

エクソル取引先販売店であればパートナー専用ページ内の「XSOL製品仕様書 施工マニュアル等ダウンロード」→「蓄電池システム」内にある「お客様向け 簡易使い方ガイド」がそれにあたります。一般のお客様はこちらからダウンロードしてください。

簡単使い方ガイド4.95K-LB0-NH-XSOL_(5-30)-NHS0.pdf

簡単使い方ガイド4.95KTL-JPL1-XSOL_(5-30)-NHS0.pdf

蓄電池を廃棄する場合、どうすればよいでしょうか

製品の廃棄に関しては、ご購入された販売店にお問い合わせください。
SII補助金を受けられた場合、法定耐用年数(6年間)は処分制限期間となり、期間内に処分する場合は、事前にSIIに承認を得る必要がございます。

スマホアプリ(FusionSolar)以外に、モニターでも確認できますか

オプション品として卓上モニターがあります。ご利用にはWi-Fiルーターが必要です。製品の詳細についてはコチラからご確認ください。

試運転が失敗し、施工ID取得者専用窓口(03-5425-2775)に相談しても解決できませんでした

ログを取得して窓口(support-hw@xsol.jp)へ送信してください。製造元へ解析依頼いたします。
方法については「FusionSolarアプリを使ったログ取得方法」をご確認ください。

試運転が失敗しました。施工に問題は見当たりませんが、考えられる原因はありますか

パワーコンディショナや蓄電池やケーブルにはDCスイッチやACスイッチをOFFにした後も5分程度は残留電荷が残っています。その状態で接続されている電力ケーブルや通信ケーブルの抜き挿しをしたり、誤ってショートさせると機器を故障させてしまうこともあります。
是正工事前は必ず5分以上待機してから作業するか、接続されているケーブルを本体から安全に外した状態で作業してください。残留電荷はテスターで端子台を計測しても確認できます。



FusionSolarアプリに関すること

発電と放電で負荷の消費を賄えているのに、少しだけ電力系統から電力を買っているのは何故ですか

蓄電池から放電している時に、売電されないように少しだけ買電しています。

発電(PV)と消費(負荷)が連動するように動き、消費の数字が実際よりもかなり大きな値で表示されています

CTセンサーの矢印の向きを反対に取り付けているか、U相のCTセンサーとW相のCTセンサーが入れ違いになっている可能性があります。また、パワーコンディショナ側のCTポートに接続した4本の通信線の並びを間違えている場合もあります。
施工に問題がないのにおかしい場合は、スマートメーター内の配線ミスでU相とW相が入れ違いになっている可能性があります。

台風や大雨に備えて事前に蓄電する量を増やしておきたい

装置の画面で「接続された設備」をタップ、接続された設備の画面で「蓄電池」をタップ、蓄電池の画面で「::」→「パラメーターの設定」をタップし、「充電/放電」を「充電」とし、「設定モード」を「電力量」とし、「目標SOC(%)」を「100%」に設定して「確定」をタップします。メンテナンス用なので平常時は使用しません。

突然、発電しなくなったり、勝手に充電されたりする

SOH補正機能が実行されている可能性があります。詳細は「簡単使い方ガイド」の「18.SOH補正機能」の説明をご確認ください。

晴れているのに発電量が少ない

パワーコンディショナが電圧上昇抑制運転(保護機能)をしている可能性があります。
装置の画面から「PCS」をタップ、PCSの「交流出力」にある「電力系統U相電圧(V)」または「電力系統W相電圧(V)」の電圧を確認してください。ここが107V以上であれば発電が抑制されています。
同画面にある「履歴情報」から「信号タイプ」を「電圧(V)」、「信号ポイント」で「電力系統U相電圧(V)」と「電力系統W相電圧(V)」にチェックを入れて「確定」をタップすると過去の電圧をグラフで確認できるので、毎日のように頻繁に抑制運転になっているのであれば電力会社または施工店へご相談ください。

グリーンモードなのに買電して充電している

バックアップ電力SOCの設定値まで放電した後、太陽光発電の余剰電力が無くなると、グリーンモードであってもバックアップ電力SOCの設定値を維持するために買電で充電します。また、運転中は蓄電池がスタンバイ状態でも待機電力として残量を少しずつ消費するため。



機器のアラームに関すること

「接地異常」のアラームが出ています

接地工事が適切に行われていることを確認した上でアラームが消えない場合、「接地異常検出」を「無効」に設定してください。



「ESSバージョン不一致」のアラームが出ています

DC/DCコンバータと蓄電池ユニットのバージョンが違う場合のアラームです。蓄電池のファームウェアを更新するとアラームは消えます。更新できるのは発電所を管理されている設置業者(販売店様、施工店様)です。更新手順については「ファームウェア更新の手引き」をパートナー専用ページからダウンロードしてください。

「管理システムと設備間の通信異常」というアラームが出ていてオフライン状態です

パワーコンディショナ(またはSmartLogger)がインターネット接続できていない状態です。宅内にあるルーターのLANポートに蓄電システムのLANケーブルが挿さっていることを確認してください。LANケーブルがどれなのかわからない、LANケーブルが見当たらないという場合、工事を依頼された販売店様へご確認ください。

「CT接続異常」というアラームで発電が止まってしまいました

CTセンサーに関する施工が問題ないことを確認した上で「CT接続異常検出」は「無効(OFF)」に設定してください。
この設定は遠隔監視からは変更できませんので、現地でFusionSolarアプリから設備の試運転で行ってください。



「低絶縁抵抗」というアラームで発電が止まってしまいました

太陽光パネルと架台で直流ケーブルを押し潰していたり、隠蔽配線された直流ケーブルにビスを打ち込んでしまっていたり、CTセンサーケーブルを宅内へ引き込む時にケーブルの被覆を傷付けてしまっていたり、その他パワーコンディショナに接続された直流ケーブルで地絡(漏電)が起きていますのでご確認ください。



「4.95KTL-JPL1-XSOL」について

本体に付属しているフェルール端子は必ず使用するのですか

直流と交流の電力ケーブル(より線)は必ず付属のフェルール端子を使用してください。通信ケーブルについては芯線が「より線」であれば付属のフェルール端子を使用してください。通信ケーブルの芯線が「単線」であればフェルール端子を使用せず、単線をそのまま通信ポートに挿入してください。通信ケーブルは施工性の良い「単線」を推奨します。

通信ケーブル推奨品:FCPEV0.65-2P または FCPEV0.9-2P

電力ケーブルに使用するフェルール端子(白色、黒色)に適合するより線の導体断面積を教えてください

白いフェルール端子は10㎟までなので、交流端子台で使用するCV8㎟用です。
黒いフェルール端子は6㎟までなので、直流端子台で使用するHCV3.5~5.5㎟用、交流端子台で使用するCV5.5㎟用です。
3.5㎟のより線用に別途フェルール端子を準備したい場合は以下を推奨品とします。

推奨品: 品番216-267(4㎟用、ワゴジャパン)

単線にフェルール端子を使用してはいけないのは何故ですか

単線の断面形状は円です。円に対して四角く圧着するフェルール端子だと導通する接点が4つしかなく通信不良または発熱焼損の原因となります。また圧着時の接点不足から引っ張ると抜けやすい状態です。
単線を2つ折りにしてからフェルール端子で圧着しても同じ理由となります。

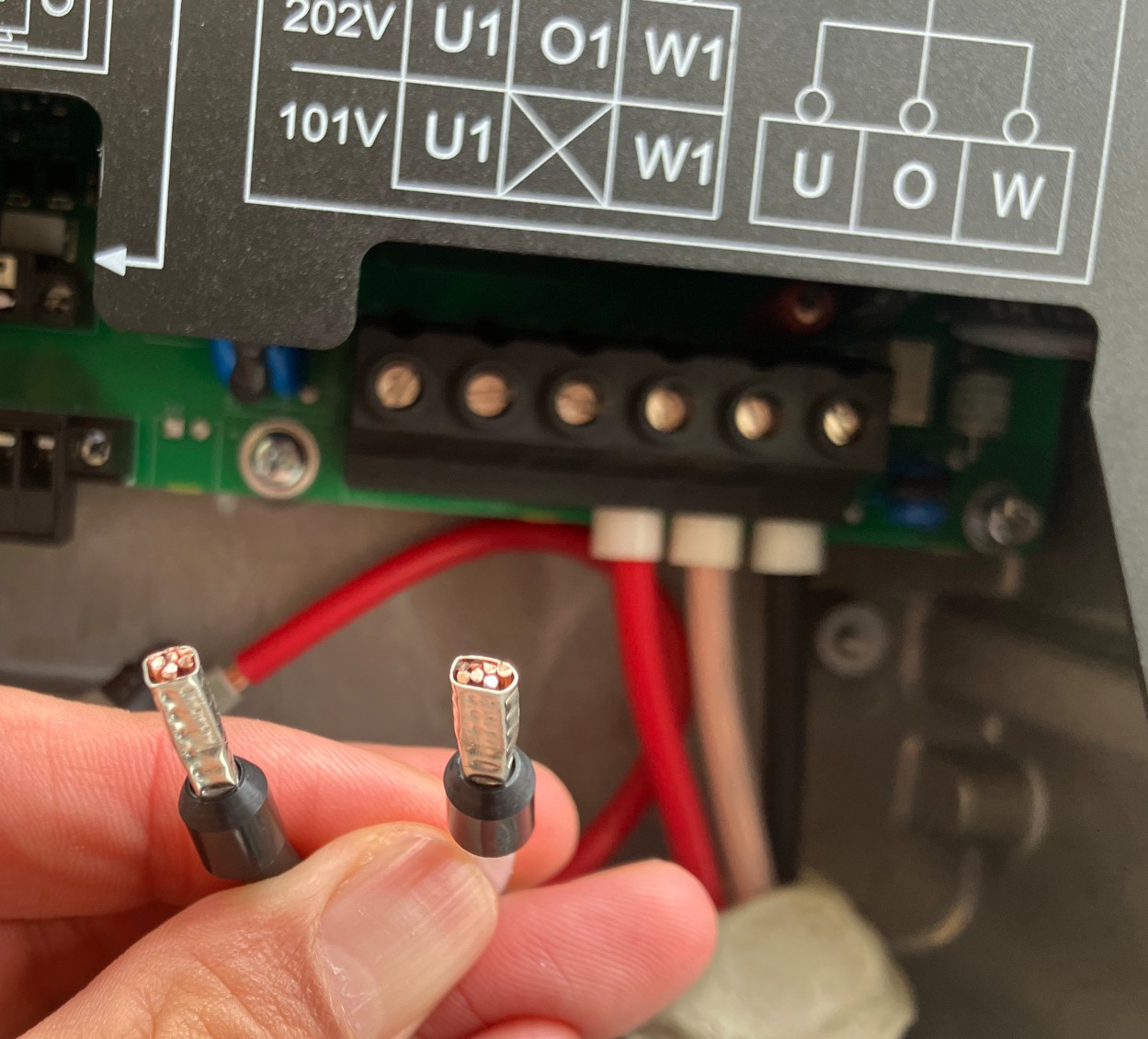

フェルール端子を締め付け過ぎるとどのような不具合が起こりますか

フェルール端子を端子台に挿入してドライバーで端子台のネジを締め付ける際、締め付けトルクが強すぎると端子台内部のフェルール端子が楕円形等に変形してしまいます。変形した結果、接点不良となり最悪の場合は時間の経過とともに発熱し焼損に至る原因となります。過程で起こる不具合は発電不調やアラーム発報などがあります。

フェルール端子の適切な締め付けトルクとはどの程度ですか

AC出力ポート(U1W1、UOW)は、1.2~1.5N・m

DC(PV)入力端子(PV1、PV2)は、1.5~1.8N・m

DC/DCコンバータ(BAT-/BAT+)は、0.5~0.6N・m

電力線フェルール端子の締め付けトルクは上記の通りです。可能であればトルクドライバーを使用してください。
トルクの強さをプラスドライバー(2番)でM5ネジを締め付ける例で表現すると、ドライバーの柄(握る部分)を3本指で掴んで回せる強さが2.0~3.0N・mほどなので、柄を握って回すと明らかにトルクが強すぎることがわかります。

パワーコンディショナが2台ある時はどのように通信線を配線すればいいですか

パワーコンディショナの通信ポートには1~8までの8つのポートがあります。SmartLoggerと2台目のパワーコンディショナをつなぐポートは7番目(A3)と8番目(B3)です。

SmartLoggerのCOM2(+/-)と2台目PCSの通信ポート(A3/B3)からの通信線2本ずつを1台目PCSの通信ポート(A3/B3)にそのまま挿し込まないでください。通信ポート1つは1本の通信線用なので、2本を1本にまとめてから挿し込んでください。

※絶縁被覆付閉端接続子やワンタッチコネクタなど確実にまとめられるものを推奨
