ハイブリッド蓄電システム

ハイブリッド蓄電システムとは

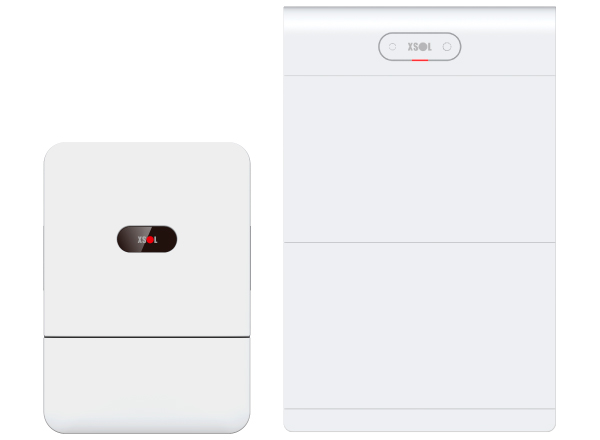

ハイブリッド蓄電システムは、ハイブリッドパワーコンディショナと蓄電池システムがセットになった製品です。

日中は太陽光で発電した電力を家庭で消費しながら余剰分を蓄電、夜間や停電時には蓄電池からの電力供給で安心・安定したエネルギー供給をサポートします。

エクソルの蓄電池システムは最大21kWhの大容量で、IP66取得による高い耐久性、安全性を確保する3段階設計、省施工を実現するケーブルレス接続など、設置・運用面でも優れた特長を備えています。

ハイブリッドパワーコンディショナについてはコチラ

発電した電気を効率的に利用できます

一般的な蓄電システムでは、パワーコンディショナからの電気は消費電力へ供給することを優先するため、蓄電池への充電は出来ません。

XSOLハイブリッド蓄電システムなら7kWの蓄電池ユニットにつき3.5kWの充電機能を搭載しており、太陽光発電発電で発電した電力を効率的に発電した電気を利用できます。

世界レベルの強い環境耐性「IP66」

電気機器の筐体がほこりや水が入らないように、どれだけしっかり守られているかを表す国際基準であるIP等級で「IP66」を取得、粉塵・雨・水しぶきに強く、重塩害地域^※への設置が可能となりました。
また、水位40cmで72時間の試験をクリアするなど、水害にも強い浸水耐性が実現しました。

※海水または波飛沫が直接、製品に掛からない場所

安全性を確保する3 つの機能

１．故障防止
セパレート温度調整システムにより、湿気や高温から電池セルを守り故障を防ぎます。

２．燃焼防止
外的要因や内部故障などで電池パック内の温度が上昇した場合、その内部の酸素を排出、酸素濃度を下げて燃焼要素を防ぎます。

３．消火機能
万が一の火災発生時には業界初※2の消火モジュールが自動的に作動し消火剤を噴出して即座に鎮火します。

住宅街でも安心の低騒音設計

騒音レベルを29dB未満（ささやき声）まで動作音を抑えているため、夜間や住宅密集地でも安心してご使用できます。

ケーブルレス設計で施工時間短縮

蓄電池制御ユニット（BCU）と電池パックを接続する際には通信ケーブルや電力ケーブルが不要なケーブルレス設計となっています。これにより、当社従来製品と比べて施工時間が大幅に短縮されます。

製品仕様

【蓄電池システム】

品番		4.95-7-N-XSOL	4.95-14-N-XSOL	4.95-21-N-XSOL
画像
蓄電容量		7kWh	14kWh	21kWh
使用可能蓄電容量		6.9kWh	13.8kWh	20.7kWh
出力	定格入出力電圧	450V
	最大入出力電圧	560V
	電圧範囲	350V ～ 560V
	定格入出力電力	3.5kW	7.0kW	10.5kW
	最大入出力電流	10A	20A	30A
充電	PV 充電時間	約2時間^※1
	AC 充電時間	約2時間（3.5kW充電時）^※2	約2.8時間（4.95kW充電時）^※2	約4.2時間（4.95kW充電時）^※2
外形寸法（W×D×H）		590×255×510mm	590×255×870mm	590×255×1230mm
質量（地面設置ベース含む）		80kg	148kg	216kg
使用環境温度		-20℃～ 55℃
設置湿度（結露なし）		5％～ 95%
冷却方式		自然空冷
設置方式		簡易基礎固定+壁固定
設置場所		屋内・屋外^※3
騒音レベル		29dB未満
拡張性		最大2系統の並列運転が可能(最大増設42kWhまで)

※1 最短時間であり、太陽電池容量・天候・消費電力により変動があります。 ※2 ハイブリッドパワーコンディショナ 4.95K-LB0-NH-XSOLを1台使用した時の最短時間であり、設定により変動があります。※3 子どもの手が届かず、日常の仕事場や生活の場（スタジオ、寝室、ラウンジ、リビング、音楽室、キッチン、書斎、ゲーム部屋、ホームシアター、サンルーム、トイレ、浴室、洗濯室、屋根裏部屋など）から離れた場所に設置可能です。　

【ハイブリッドパワーコンディショナ】

品番		4.95K-LB0-NH-XSOL
入力（DC）	最大入力電圧	600V (450V屋内配線、600V屋外配線)^※1
	最大入力電流（MPPT回路毎）	16A
	最大短絡電流（MPPT回路毎）	20A
	起動電圧	35V
	MPPT電圧範囲	30V～560V
	定格入力電圧	320V
	最大入力回路数	3MPPT
出力（AC）	定格出力	4.95kW
	定格出力電圧	202V
	定格出力周波数	50Hz/60Hz
	力率設定範囲	0.8（進み）～0.8（遅れ）
自立出力（AC）	定格出力電圧	101V、202V
	定格出力	2.475kVA、4.95kVA^※2
	配電方式	単相 2 線式(101V/202V) 単相 3 線式(202V)
	出力周波数	50Hz/60Hz
効率（JIS効率）		97.1%（力率 0.95）
外形寸法（W×D×H）		437×190×600mm
質量		25.0kg（固定金具を含む)
使用環境温度		–25℃～60℃
冷却方式		自然空冷（ファンレス設計）
設置場所		屋内、屋外^※4
拡張性		連系：最大２台並列　自立：最大２台並列

※1 ストリング電圧450Vシステムの場合、自立出力は単相3線式出力が可能です。ストリング電圧600Vシステムの場合、自立出力は単相2線式の出力になり、単相３線式には外付け全負荷トランスが必要です。また、いかなる条件（環境、太陽電池特性を含めて）でもストリング電圧が選択したシステム電圧以下になるよう設計してください。　※2 101V負荷をUOのみ接続する場合や単相2線式101V出力設定の場合の定格電力は2.475kW。　※3 全負荷対応の場合、変圧器が必要です。　※4 製品に海水または波しぶきが直接かからない場所であれば、海岸から500m未満の地域でも屋外設置が可能です。　

【システム構成】

＜4.95K-LB0-NH-XSOL＞

セット品番	4.95-7-N-XSOL (SIIパッケージ型番)	4.95-14-N-XSOL (SIIパッケージ型番)	4.95-21-N-XSOL^※
希望小売価格（税込）	4,334,000	6,930,000	9,570,000
蓄電容量（SII公表値）	7.1kWh（SII公表値）	14.3kWh（SII公表値）	21.5kWh
パワーコンディショナ	4.95K-LB0-NH-XSOL
蓄電システム	7-NHE1-XSOL　1台 10KW-NHC1-XSOL　1台	7-NHE1-XSOL　2台 10KW-NHC1-XSOL　1台	7-NHE1-XSOL　3台 10KW-NHC1-XSOL　1台
CTセット	必須部材（別売り）

※蓄電容量21kWhの製品については、【環境省戸建てZEH】令和7年度　環境省によるZEH補助金の対象外となります。当事業の詳細については環境共創イニシアチブ(SII)のホームページをご覧ください。

＜4.95K-LB0-NH-XSOL 必須部材（別売り）＞

品番	SMARTPS2000-100-A
品名	HUAWEI CTセンサー×2個 CTケーブル1本セット
メーカー	HUAWEI

【その他オプション】

品番	EZOXL-1-103J	EZF37XL-3E4-62J	SolarPower-4.95-MT04	LUNA2000-WB-S1
品名	全負荷用分電盤100A （ブレーカーなし）	特定負荷用分電盤	住宅太陽光発電液晶端末	蓄電池壁掛け設置台
メーカー	河村電器	河村電器	日東工業	HUAWEI
