屋内・屋外用パワーコンディショナ
屋内・屋外用パワーコンディショナ
小型軽量で電力変換効率アップ
「屋内用集中型パワーコンディショナ」「屋外用マルチストリング型パワーコンディショナ（耐塩害仕様）」は、設置場所を選ばない屋内・屋外用設計と、屋根形状に合わせて柔軟にモジュールを接続できるマルチストリング方式を採用した住宅用パワーコンディショナです。最大96.5％の高い電力変換効率により、発電した電力を効率よく活用し、年間発電量の向上に貢献します。また、小型・軽量設計により施工性にも優れ、停電時には自動で自立運転へ切り替わる機能も搭載。さまざまな住宅条件に対応しながら、安心・快適な太陽光発電システムを実現します。

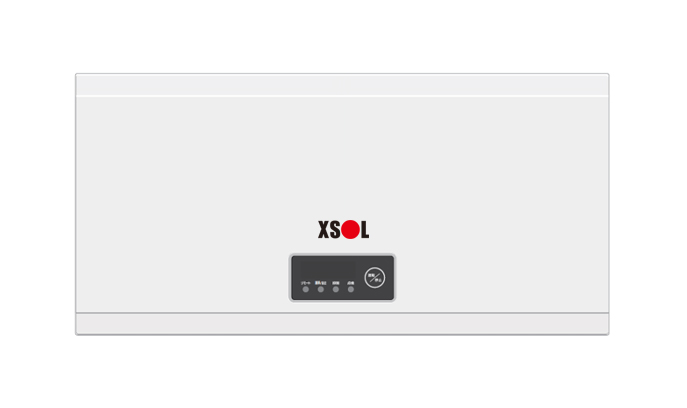

屋内用集中型パワーコンディショナ
XL-SPUS-40F / XL-SPUS-55F

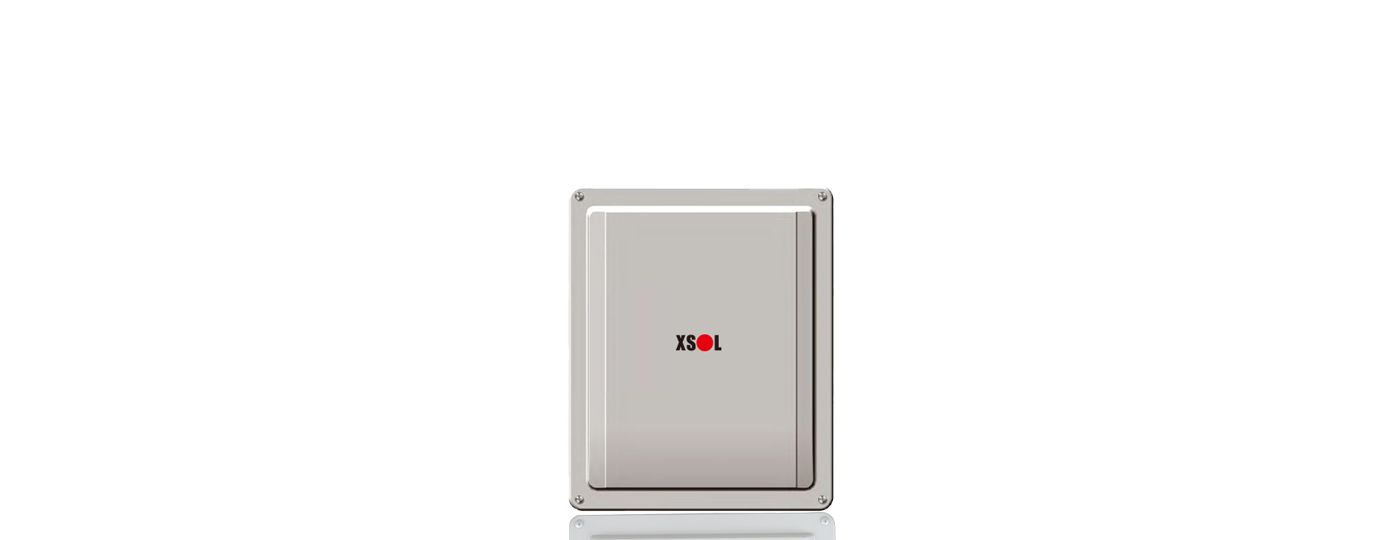

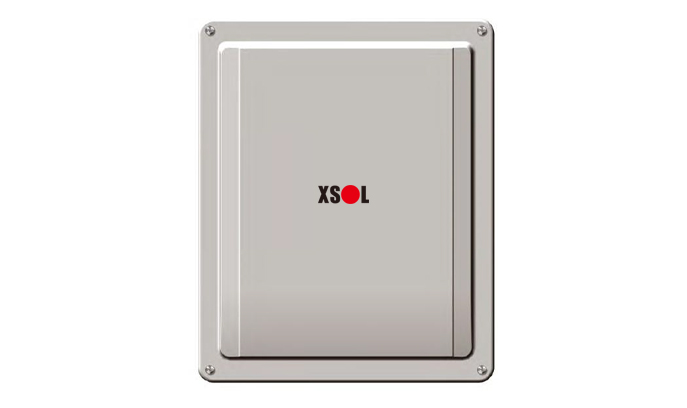

屋外用マルチストリング型パワーコンディショナ（耐塩害仕様）
XL-SPSM-444F / XL-SPSM-554F
発電した電気をムダなく活かし、家計にもやさしく
高い電力変換効率96.5％※を実現。太陽電池モジュールでつくった電気を効率よく使えるため、発電ロスを抑え、売電や自家消費による経済メリットの向上に貢献します。
※屋外用マルチストリング型パワーコンディショナ（耐塩害仕様）
コンパクト設計で、設置場所の選択肢が広がる
小型・軽量設計により、限られたスペースにも設置しやすく、住宅環境に合わせた柔軟な設置が可能。
さらに、隙間30mmで設置でき、2台並べてもコンパクトに収まります。
停電時も、自立運転機能で電気のある暮らしへ
停電時は自動で自立運転に切り替わるため、面倒な操作は不要です。太陽光発電でつくられた電気を利用できるため、照明やスマートフォンの充電など、必要な電気を安心してお使いいただけます。
オプション製品
電力の確認をスマートフォン、モニターなどで確認したい場合※のオプション製品です。
電力計測制御ユニット
スマートフォンなどに接続し、電気の「つくる」「ためる」「使う」「売る」を見える化。

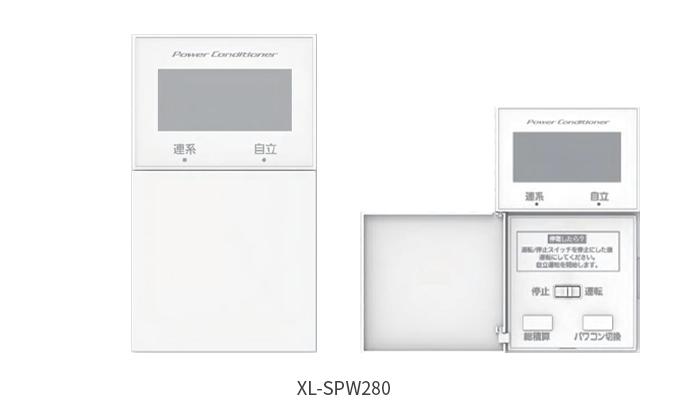

一括制御リモコン
停電時などにパワーコンディショナ本体をさわらずに自立運転へ切替可能。
※ モニターの確認が不要な場合は、パワーコンディショナ単体でご購入いただけます。
製品仕様
■屋内用集中型パワーコンディショナ
| 品番 | XL-SPUS-40F | XL-SPUS-55F | |
| 定格出力（力率0.95%時） | 4.0kW | 5.5kW | |
| 入力回路数 | 1回路/1MPPT | ||
| 入力電圧範囲 | DC 40～450V | ||
| 定格入力電圧 | DC 330V | ||
| 定格出力電圧 | AC 202V（50/60Hz） | ||
|
最大動作入力電流 |
45A/1入力 |
||
|
電力変換効率※1 |
96.5%（力率0.95時） |
||
| 自立出力電力 | 1.5kVA | ||
| 使用温度範囲 | -10～40℃ | ||
|
外形寸法（W×D×H） |
550×170×270mm |
||
| 質量 | 16.0kg （取付板含む16.6kg） |
16.4kg （取付板含む17.0kg） |
|
※1：JIS C 8961に基づく効率測定方法による定格負荷効率を示します。
■屋外用マルチストリング型パワーコンディショナ（耐塩害仕様）
| 品番 | XL-SPSM-444F | XL-SPSM-554F | |
| 定格出力 | 4.4kW（力率1.0時） 4.4kW（力率0.95時） |
5.5kW（力率1.0時） 5.5kW（力率0.95時） |
|
| 定格出力電圧 | AC202V | ||
| 定格周波数 | 50/60Hz | ||
| 定格出力電流 | AC202V | ||
| 定格出力電流 | 23.0Arms（力率0.95時） | 28.7Arms（力率0.95時） | |
|
入力回路数 |
4回路／4MPPT |
||
|
定格入力電圧 |
DC330V |
||
| 入力運転電圧範囲※1 | DC40V～450V | ||
| 電力変換効率※2 | 96.5%（力率0.95時） | ||
| 使用温度範囲 | －20℃～＋50℃ | ||
|
外形寸法（W×D×H） |
430×207×528mm |
||
| 質量 | 19kg（取付板含む22kg） | ||
※1：電気設備技術基準の対地電圧は450V以下であることと規定されています。450V以下となるようにシステム設計をしてください。※2：JIS C8961に基づく効率測定方法による定格負荷効率を示します。
■電力計測制御ユニット
| 品番 | XL-SPW280 | |
| 遠隔出力制御対応 | ●（全ての地域で使用可能） | |
| 対応 | 余剰・全量対応 | |
| 計測項目 | 【余剰対応】 [最大計測電力 30kW] 主幹電力※1、太陽光発電電力、外部計測電力（オプション）※2※3、 個別消費電力（オプション）※2※3、蓄電池充放電 【全量対応】 [最大計測電力 66kW］ |
|
| ルーターへの接続方式 | 無線LAN※4／有線LAN | |
| 外形寸法（W×D×H） | 150×45×270mm | |
| 質量 | 約700g | |
| 消費電力 | 5W | |
| 電源 | AC100V（単相3線式） | |
| 設置場所／使用温度範囲 | 屋内用※5／温度：－10℃～+50℃、90％RH以下（氷結、結露なきこと） | |
| 接続機器（その他） |
スマートフォン・パソコン |
|
| 適合規格 |
ECHONET Lite、ECHONET Lite AIF |
|
※1：主幹電流センサは内径14.5mmを同梱しています。必要に応じて、オプションの主幹電流センサ（内径24mm）（VBPK2S024W2）をご利用ください。ただし、電流計測範囲はどちらも150Aまでです。※2：別売の電流センサ増設用セット（VBPW280は品番：VBPK2C018G2もしくは品番：VBPK2C100G２/VBPW277は品番：VBPK2C018G1もしくは品番： VBPK2C100G1）が必要です。※3：個別消費電力量は５カ所、外部計測電力量は1カ所まで計測可能です。※4：無線LANはご使用の環境によって接続できない場合があります。無線での接続ができない場合は、有線にて接続してください。※5：住宅環境（戸建、アパート）相当の屋内に設置してください。
■一括制御リモコン
| 品番 | XL-SPUR-1MC |
| 使用温度範囲 | -20～50℃ |
| 最大消費電力 | 1.0W |
| 電源電圧 | 定格DC10-12V |
| 設置場所 | 屋内※1 |
| 外形寸法（W×D×H） | 70×30×120mm |
| 質量 | 0.13kg |
※1：屋内設置ができず、やむを得ず屋外に設置する場合は、防水・防塵性能を保つことができるパナソニック社壁用キャビネット屋外用（品番BPC3315V等）をご使用してください。
＊継続的な開発および改善などにより、製品・サービスの仕様は予告なく変更する場合がありますので、ご了承ください。
